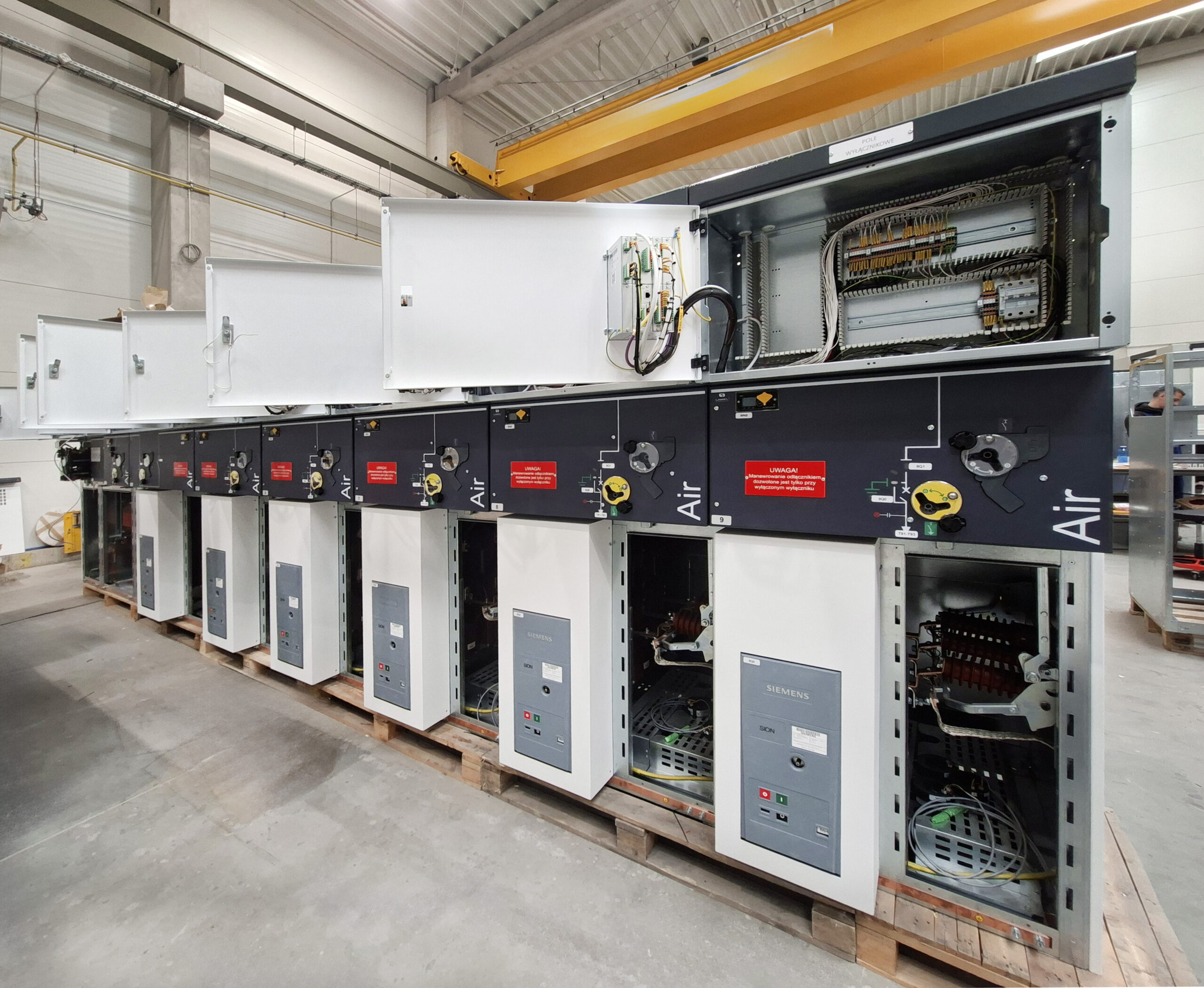

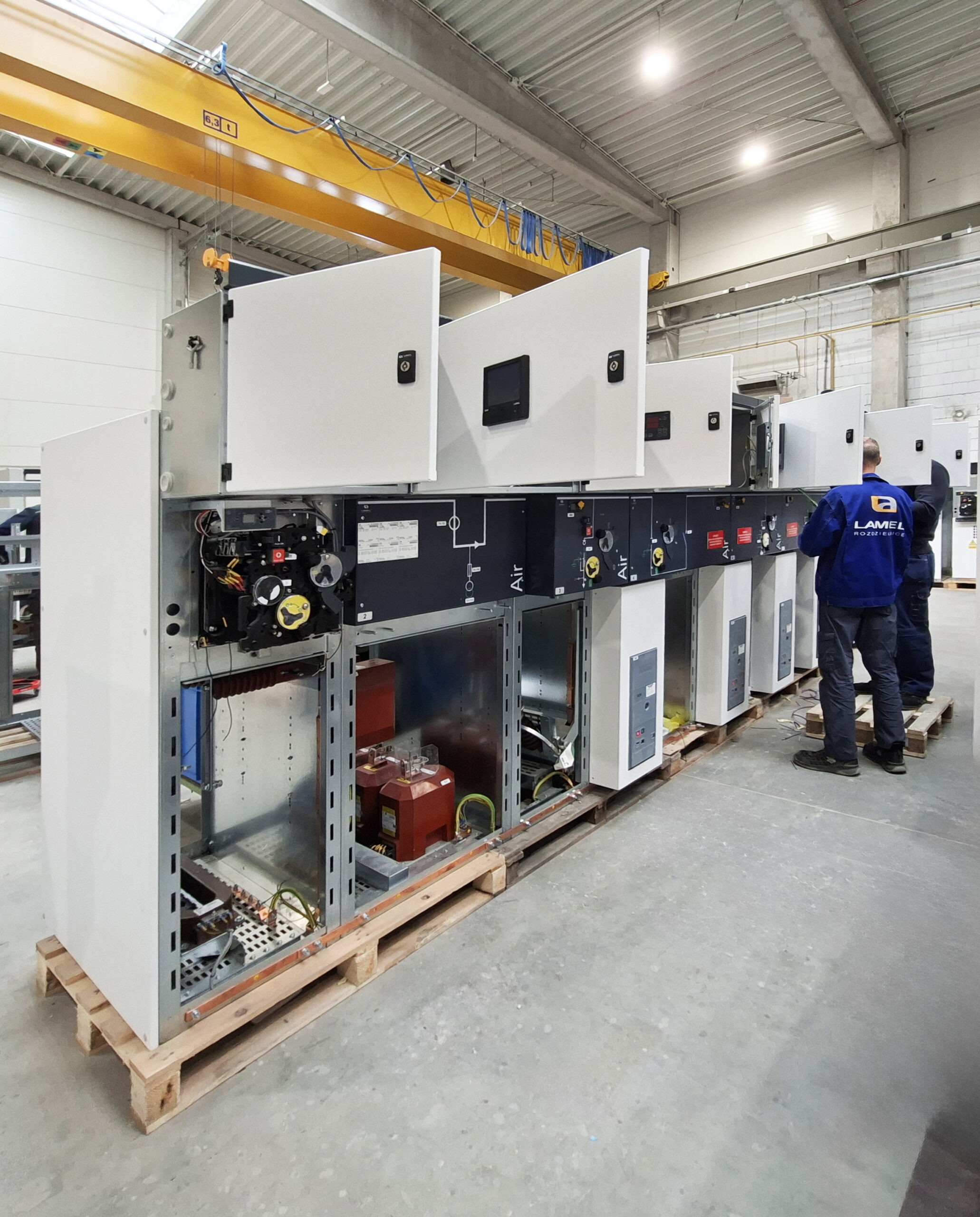

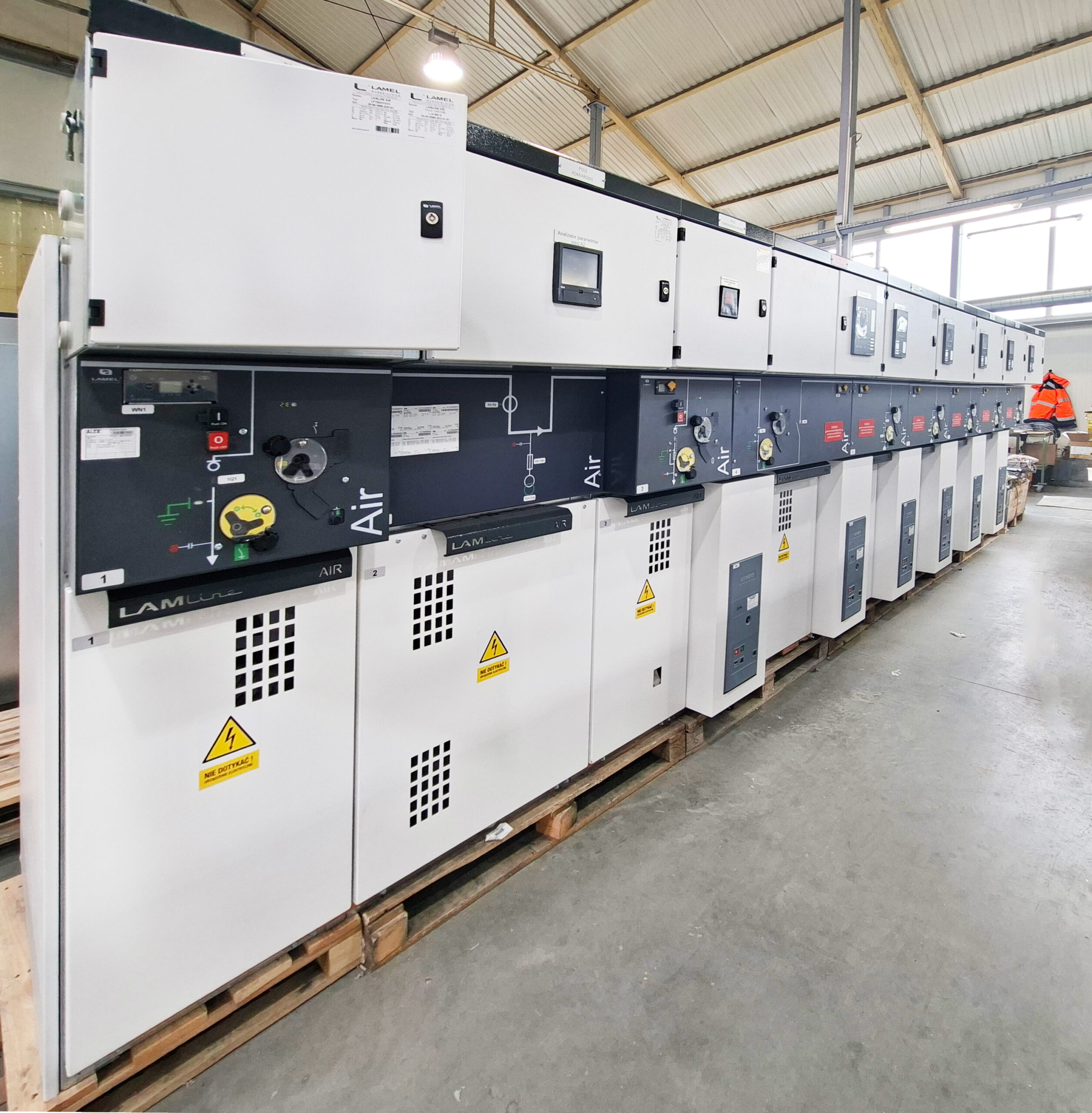

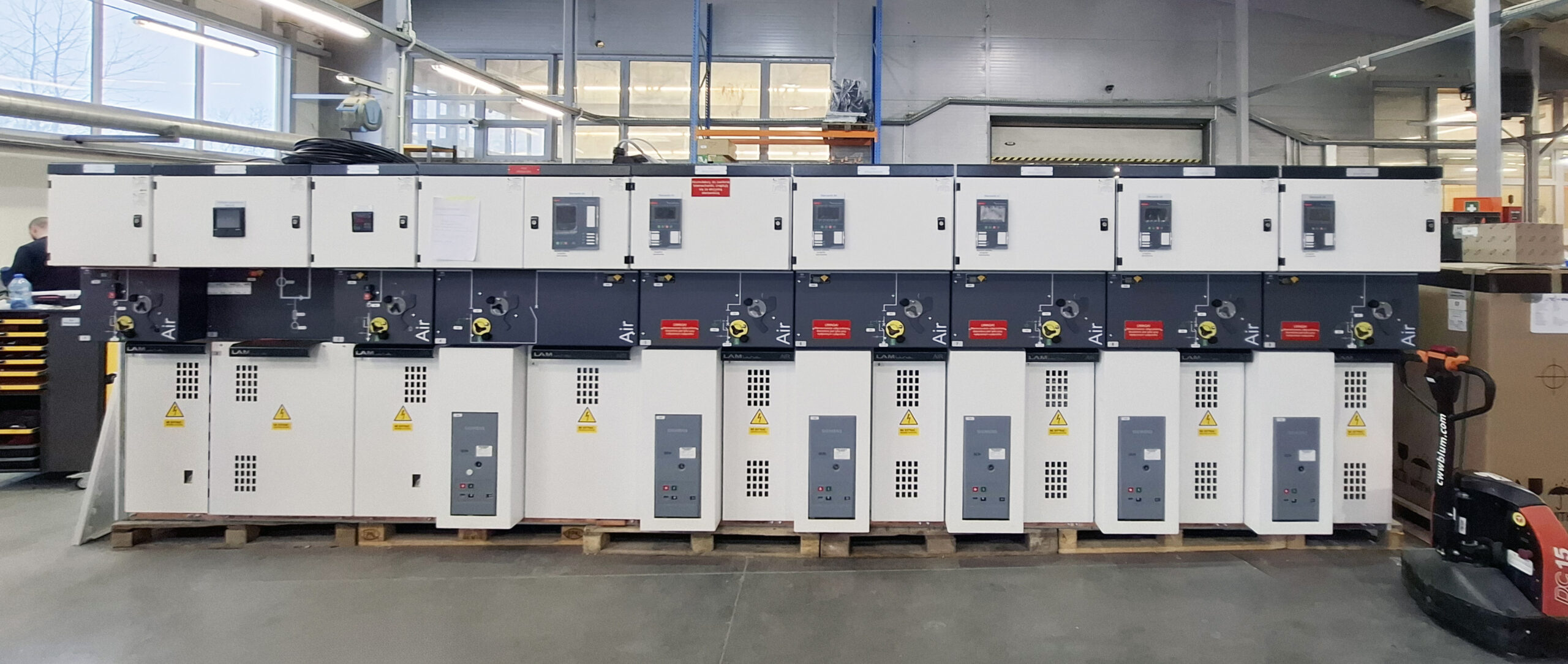

W ramach wyposażenia stacji zastosowano rozdzielnicę SN LamLine AIR w konfiguracji LoPTSQVVVVV, obejmującą pole liniowe, pole pomiarowe, pole transformatorowe, pole sprzęgłowe oraz pięć pól wyłącznikowych.
Rozdzielnica została wyposażona m.in. w:
- rozłączniki AirPacT,
- wyłączniki próżniowe SION 3AE6 z napędem silnikowym,
- wskaźniki napięcia,
- przekładniki pomiarowe SN oraz przekładnik ziemnozwarciowy,
- ograniczniki przepięć,
- sterowniki e²Tango-800 i e²Tango-450,
- moduł komunikacyjny MSG701
- siłownię prądu stałego 24 V DC / 230 V AC.
Najważniejsze parametry techniczne:
- napięcie znamionowe: 24 kV,
- częstotliwość: 50 Hz,
- prąd znamionowy ciągły szyn zbiorczych: 630 A,
- prąd znamionowy ciągły pola liniowego: 630 A,
- prąd znamionowy krótkotrwały wytrzymywany obwodów głównych: 16 kA,
- prąd znamionowy szczytowy wytrzymywany obwodów głównych: 40 kA,
- stopień ochrony osłon zewnętrznych: IP2X.
Realizacja została wykonana z wykorzystaniem sprawdzonych rozwiązań technicznych, automatyki zabezpieczeniowej oraz komponentów przeznaczonych do pracy w infrastrukturze elektroenergetycznej.
