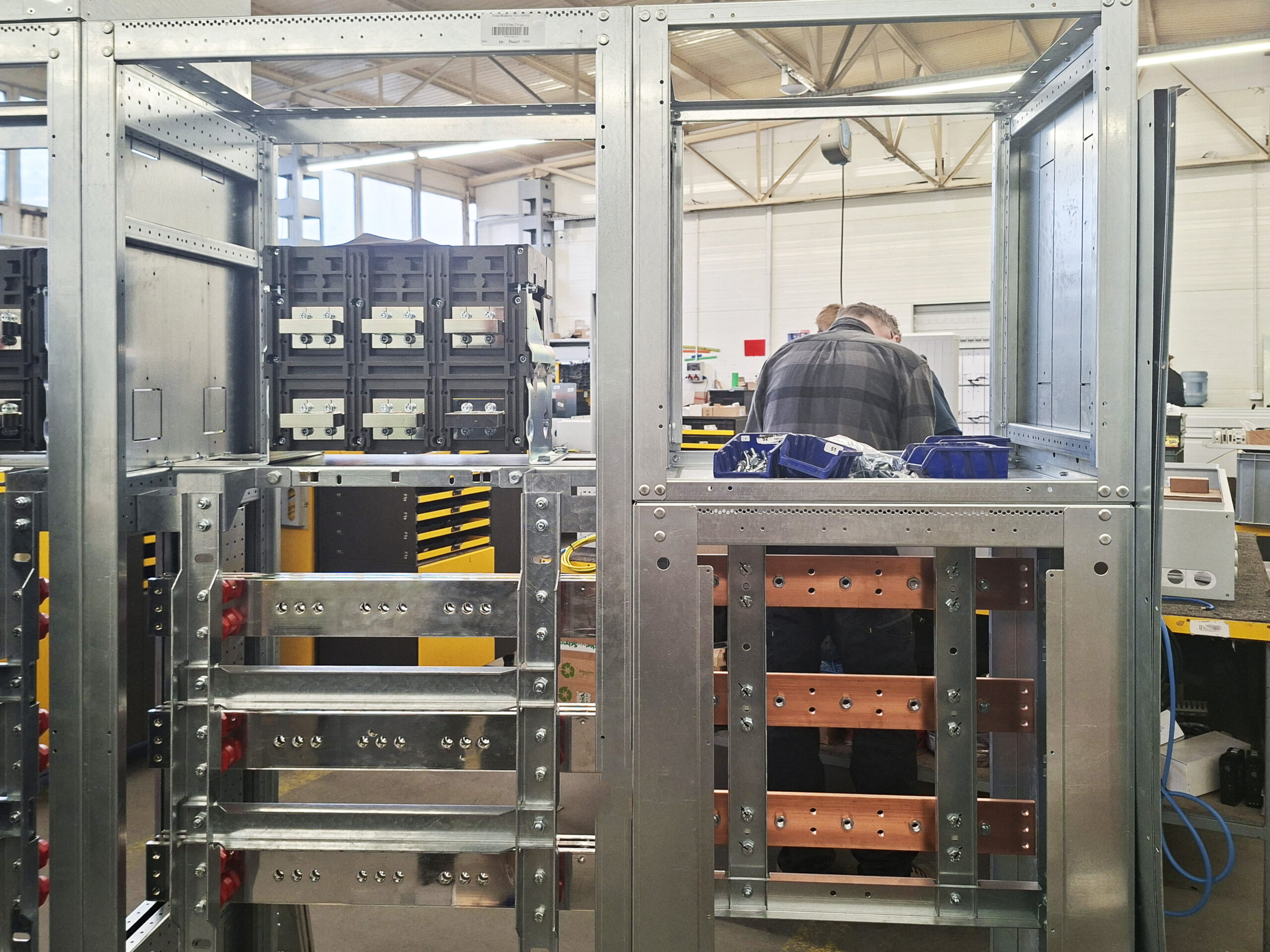

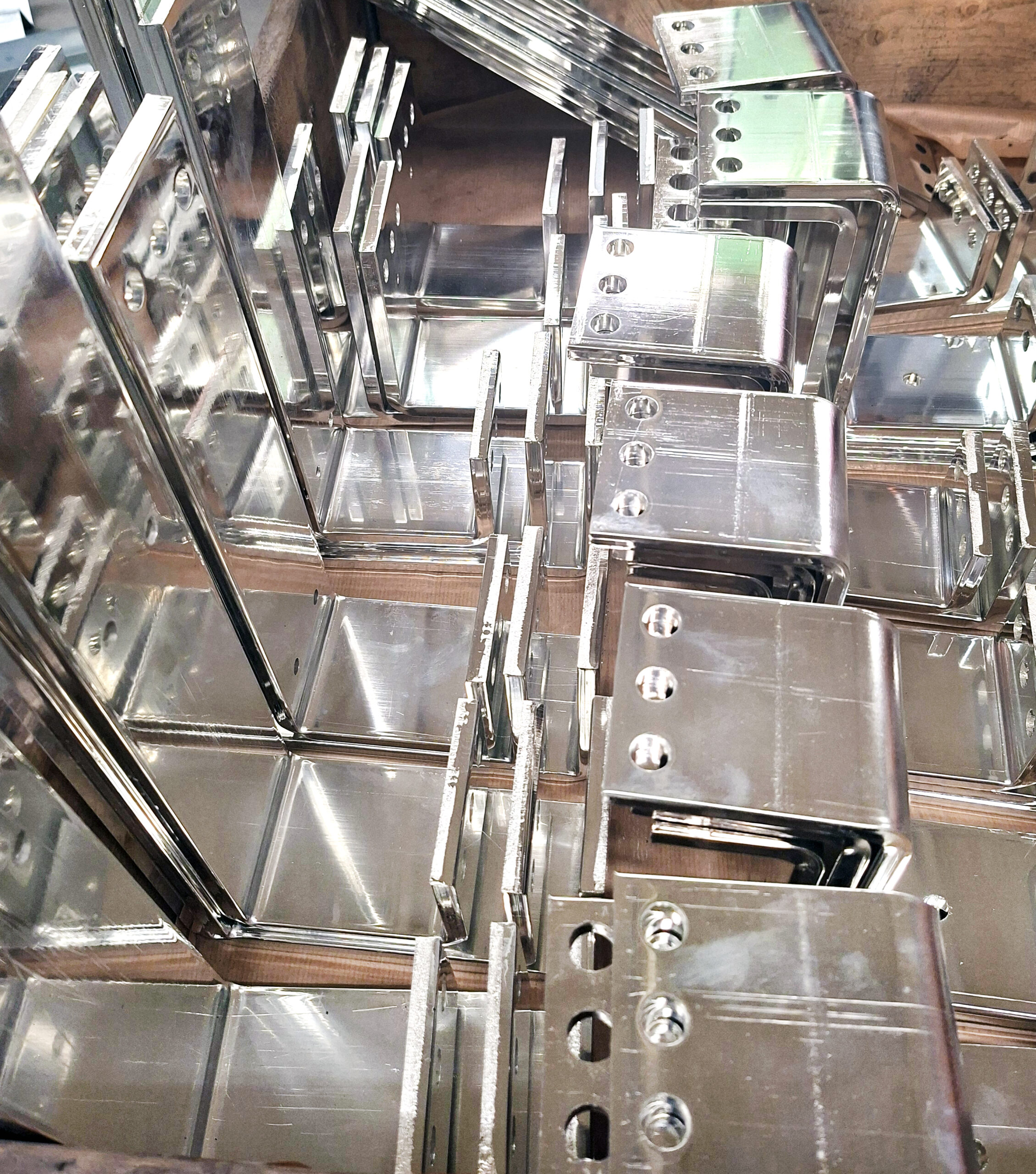

W stacji transformatorowej BKSW zastosowaliśmy rozdzielnicę niskiego napięcia STS wykonaną przez Lamel Rozdzielnice. Jednym z najbardziej charakterystycznych elementów tej realizacji jest system głównych szyn miedzianych pobielanych cyną, przygotowany do pracy przy dużych obciążeniach prądowych.
Rozdzielnica została zaprojektowana dla prądów do 3200 A oraz umożliwia podłączenie aż 32 żył kablowych, co wymaga odpowiednio zaprojektowanego i wykonanego układu szynowego.
Zastosowane komponenty:
• wyłączniki powietrzne– ANIRO Sp. z o.o.
• rozłączniki listwowe NH3 oraz NH2 – Apator
• analizator parametrów sieci– Socomec Polska
• aparatura modułowa – Hager Polska
• konstrukcja i integracja rozdzielnicy STS – LAMEL ROZDZIELNICE
Dlaczego stosuje się pobielanie (cynowanie) szyn miedzianych?
Cynowanie szyn miedzianych jest stosowane w rozdzielnicach elektroenergetycznych, ponieważ:
• zabezpiecza powierzchnię miedzi przed utlenianiem
• poprawia jakość i stabilność połączeń elektrycznych
• zmniejsza rezystancję przejścia w punktach styku
• ogranicza nagrzewanie się połączeń przy dużych prądach
• zwiększa trwałość połączeń śrubowych i zaciskowych
W rozdzielnicach dużej mocy, gdzie przez układ szynowy przepływają prądy rzędu kilku tysięcy amperów, jakość wykonania szyn i połączeń ma kluczowe znaczenie dla bezpieczeństwa i niezawodności pracy całej stacji transformatorowej.
