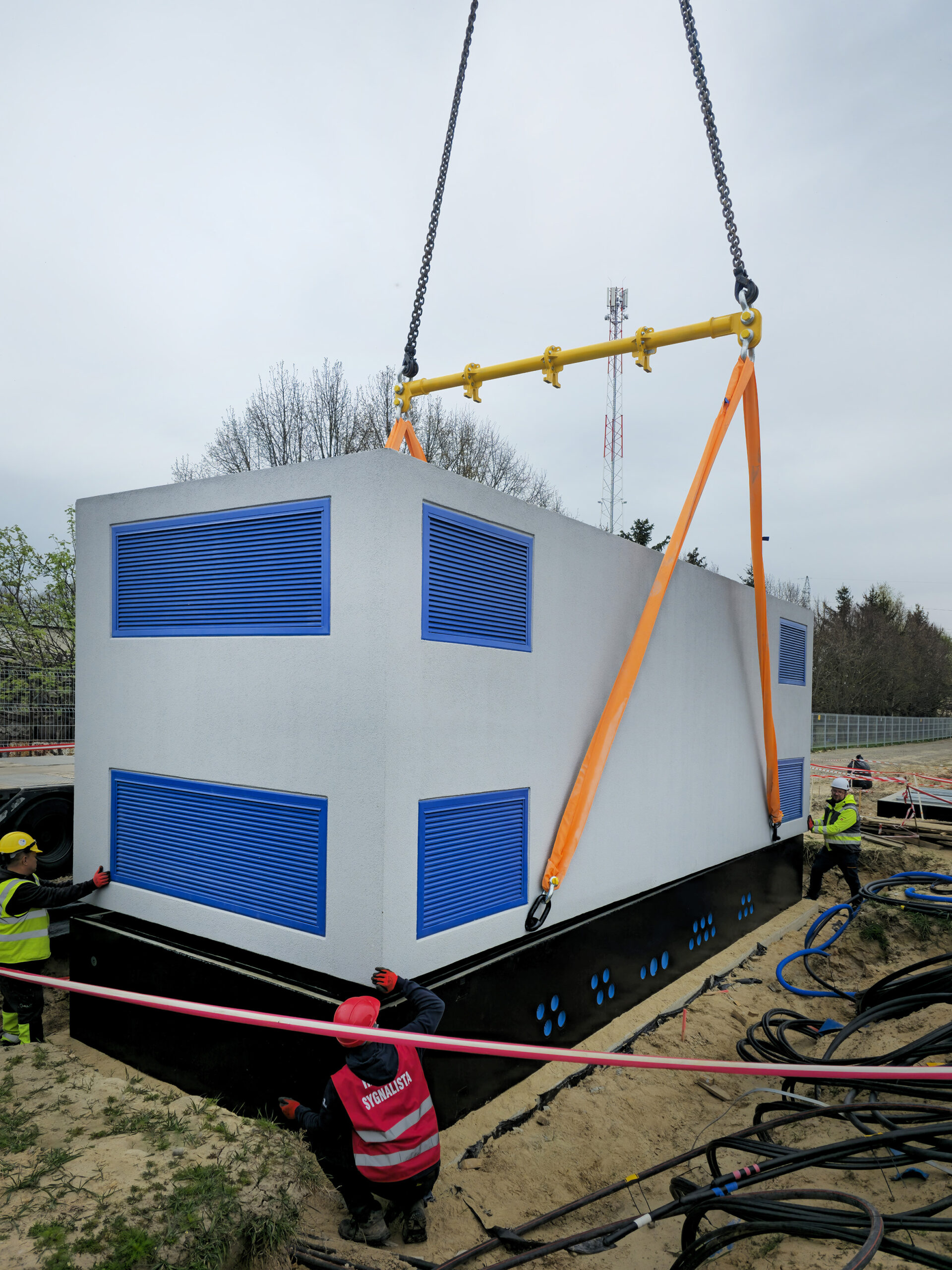

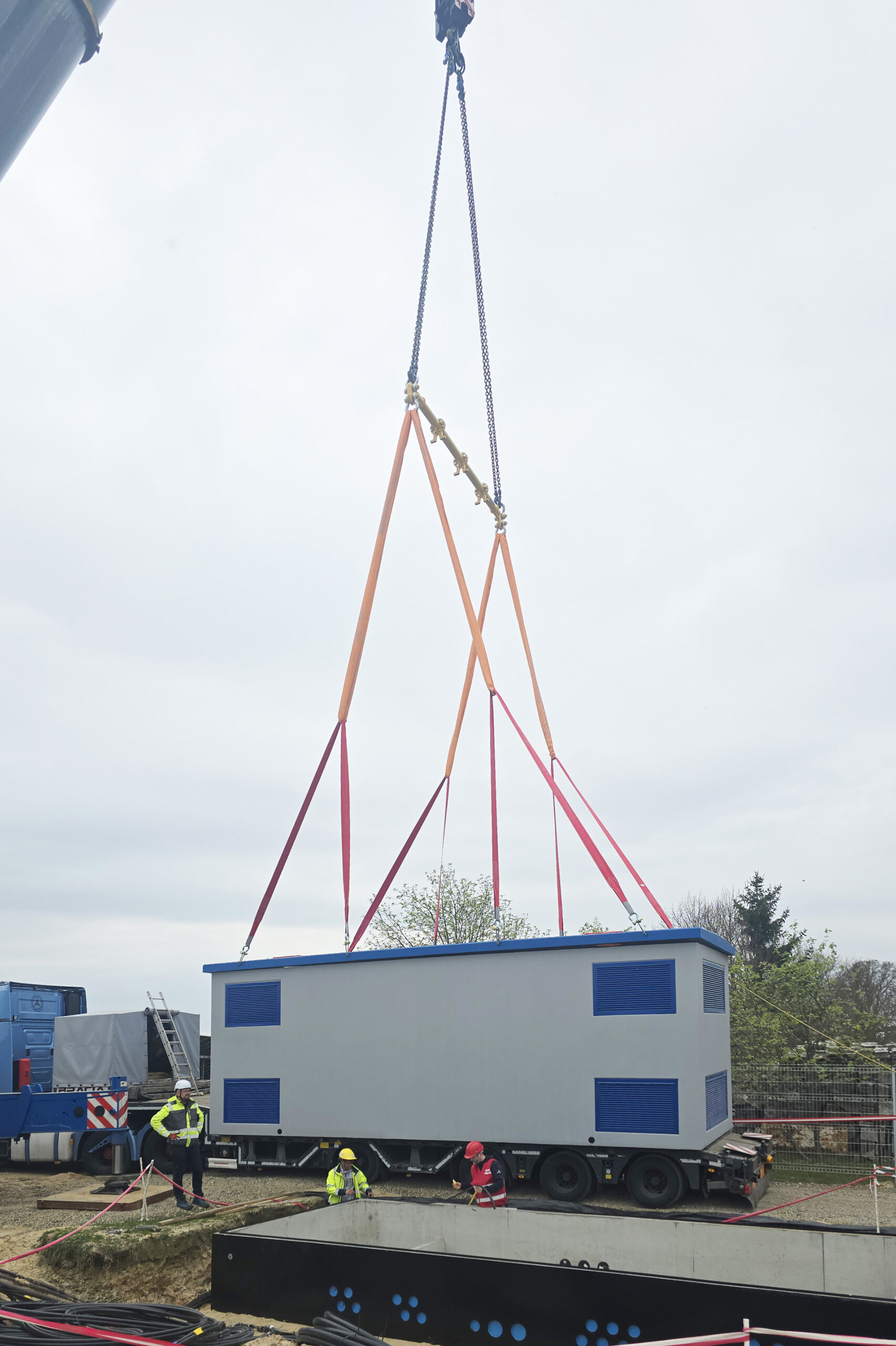

Zrealizowaliśmy bramkę pomiarową oraz komplet stacji transformatorowych typu BKSW, przeznaczonych dla farmy fotowoltaicznej.
Zakres realizacji obejmował rozdzielnicę średniego napięcia (SN), opartą na rozwiązaniu SM AirSeT firmy Schneider Electric, oraz 2 rozdzielnice typy STS LAMEL ROZDZIELNICE.

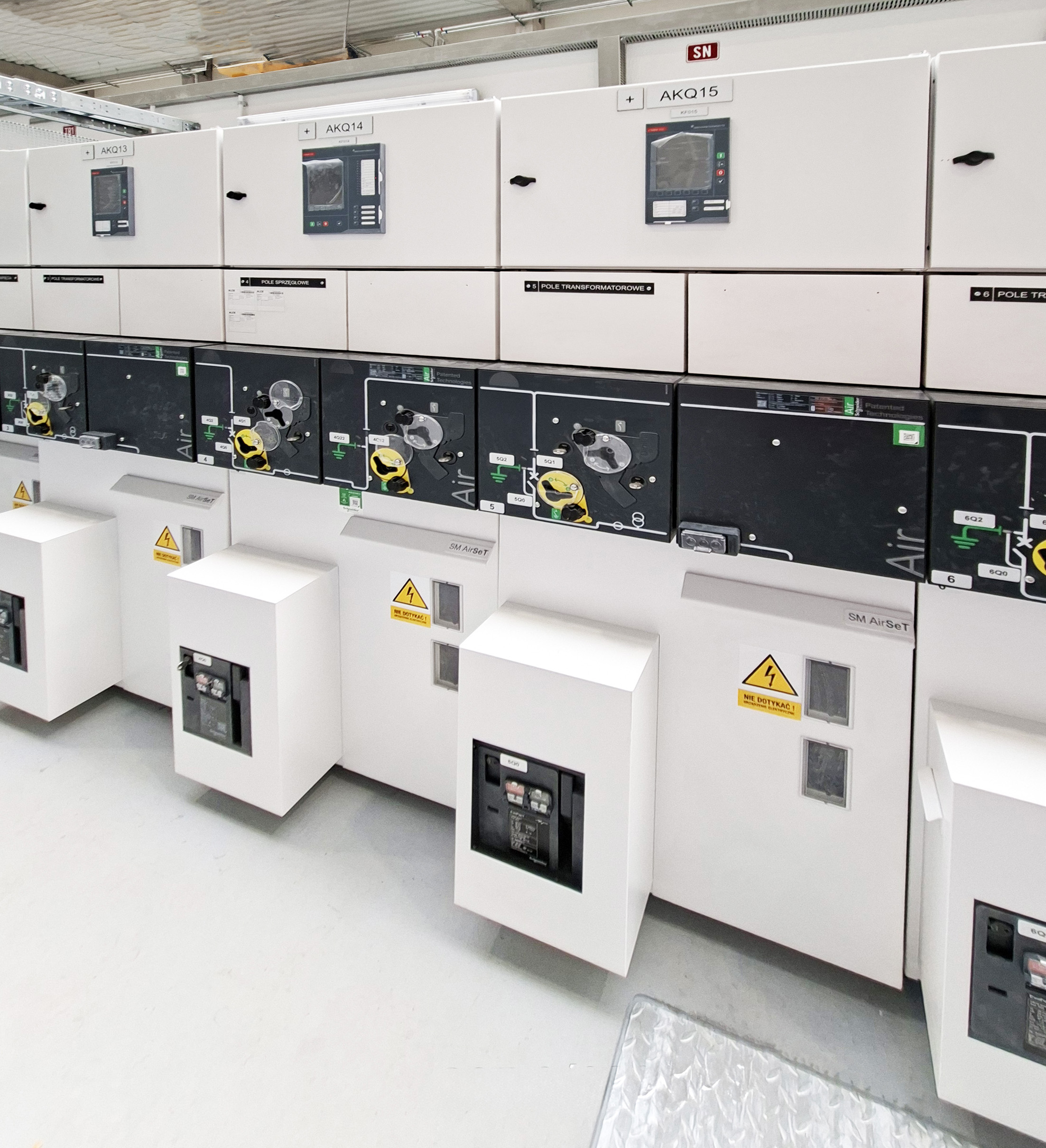

Rozdzielnica średniego napięcia SN
- Napięcie znamionowe (Un): 24 kV
- Prąd znamionowy (In): 630 A
- Prąd zwarciowy krótkotrwały (Icw): 16 kA / 3 s
- Napięcie udarowe (Uimp): 125 kV
- Izolacja: powietrzna (AIS), łączniki próżniowe
- Klasyfikacja łuku wewnętrznego: IAC AFL

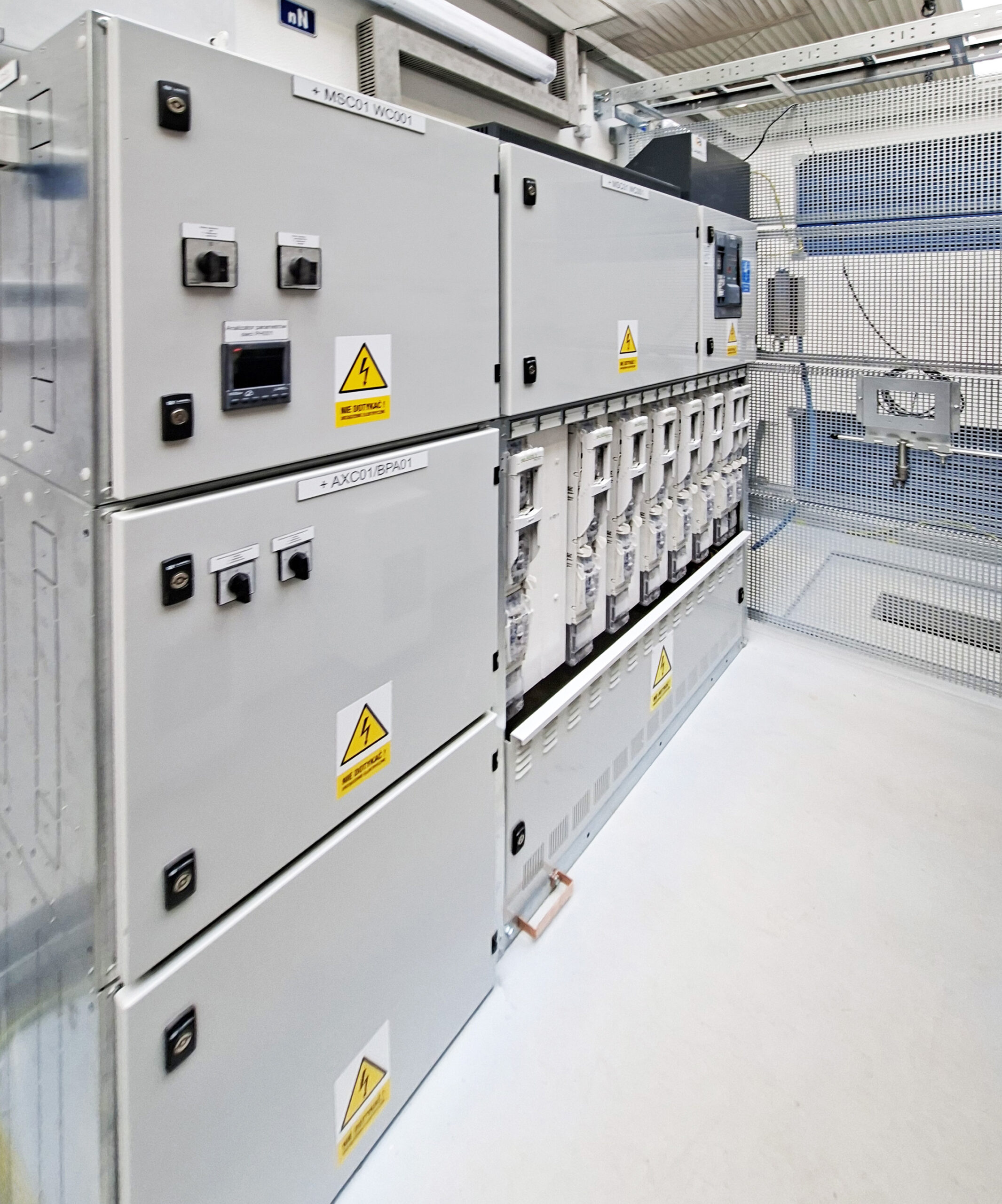

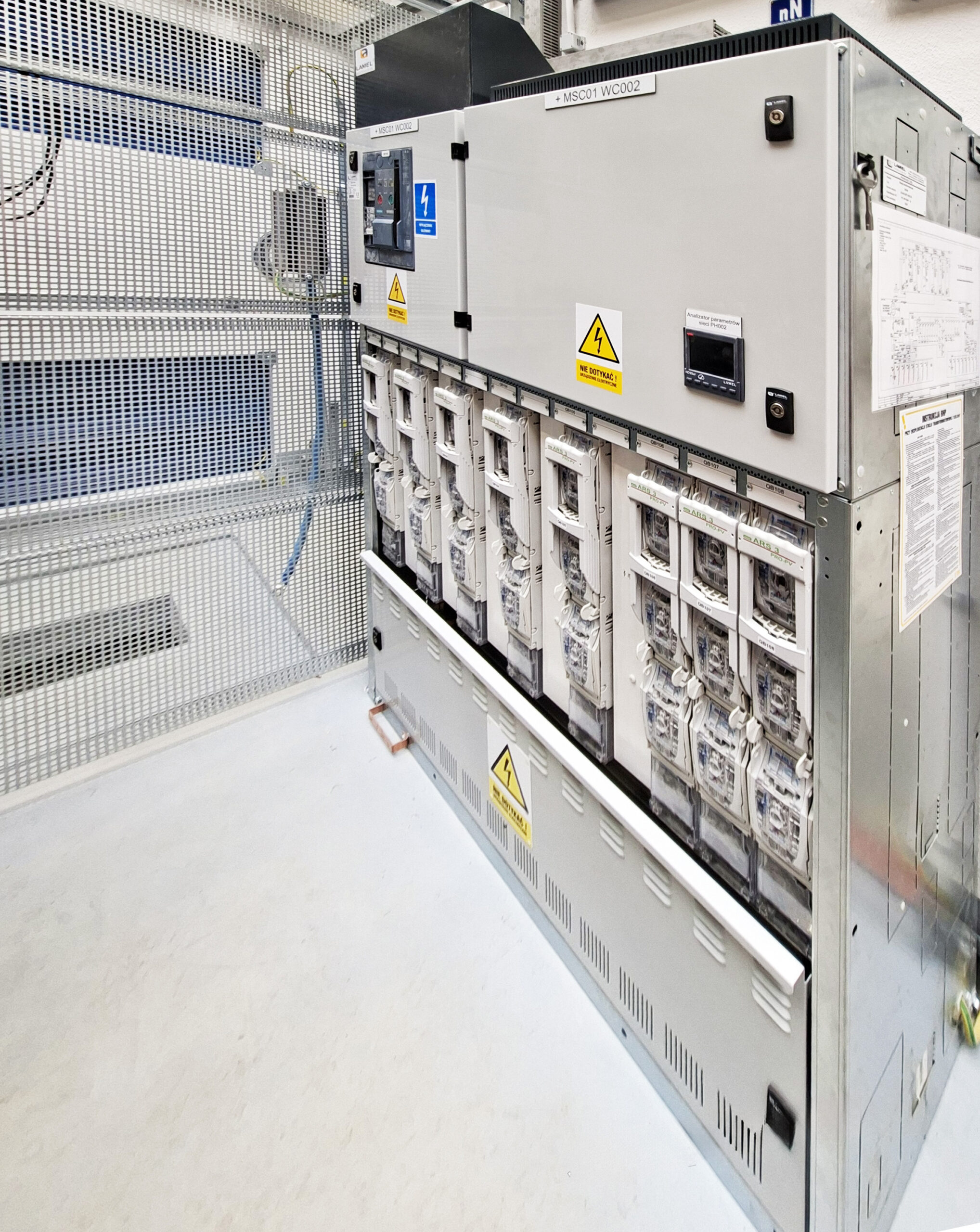

Rozdzielnice niskiego napięcia nn – 2 szt. (typ STS)
- Prąd znamionowy: 1600 A
- Napięcie pracy: do 800 V (Ui: 1000 V)
- Stopień ochrony: IP20, IK10
- Napięcie udarowe (Uimp): 8 kV
- Prąd zwarciowy krótkotrwały (Icw): 20 kA / 1 s
- Prąd zwarciowy (Icc): 40 kA
- Wyłączniki sprzęgające: Siemens
Jest to kolejna realizacja w obszarze infrastruktury dla energetyki odnawialnej.
