Rozdzielnice PSTS są to rozdzielnice panelowe wykorzystywane w stacjach transformatorowych z obsługą zewnętrzną na prąd do 2500A.
Rozdzielnice zostały przebadane w akredytowanych laboratoriach i posiadają aktualne certyfikaty oraz deklaracje zgodności gwarantujące najwyższy poziom bezpieczeństwa podczas eksploatacji rozdzielnicy.
W oparciu o wydane standardy techniczne, na potrzeby polskich operatorów sieci zostały opracowane dedykowane warianty wykonania:
– rozdzielnica PSTS zgodna z standardem technicznym ENERGA OPERATOR
– rozdzielnica PSTS zgodna z standardem technicznym TAURON
– rozdzielnica PSTS zgodna z standardem technicznym ENEA OPERATOR
CHARAKTERYSTYKA PSTS
– obudowa panelowa otwarta dedykowana do stacji transformatorowych z obsługą zewnętrzna,
– możliwość zabudowy do 12 rozłączników listwowych
– zasilanie z transformatora kablami bądź mostem szynowym z transformatora od góry bądź tyłu,
– możliwość pracy z sieciami kablowymi TN-C, TN-S, TN-C-S, IT
– wykonanie z rozłącznikiem bądź wyłącznikiem kompaktowym lub powietrznym do 2500A,
– możliwość zainstalowania zacisków agregatowych np. STAUBLI lub LAPP
– możliwość zainstalowania rozdzielnicy pomiarowej np. AMI
PODSTAWOWE DANE TECHNICZNE
Rozdzielnice spełniają wymagania norm:
| PN-EN IEC 61439:1:2021 | Rozdzielnice i sterownice niskonapięciowe – Cześć 1: Postanowienia ogólne |
| PN-EN IEC 61439-2:2021 | Rozdzielnice i sterownice niskonapięciowe – Cześć 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej |
| PN-EN IEC 50274:2004 | Rozdzielnie i sterownice niskonapięciowe – Ochrona przed porażeniem prądem elektrycznym – Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych |
| PN-EN 61140:2016-07 | Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń |
| instalacji i urządzeń – PN-EN 62262:2003 | Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnionej przez obudowy urządzeń elektrycznych (Kod IK) |
Wymagania norm zgodne z obowiązującymi europejskimi dyrektywami:
| 2014/35/EU | Dyrektywa Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia. |
| 2014/30/EU | Dyrektywa Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej. |
PODSTAWOWE PARAMETRY ELEKTRYCZNE ROZDZIELNICY PSTS
| Dane elektryczne | |
| Napięcie znamionowe izolacji | 1 kV |
| Napięcie znamionowe łączeniowe | 0,8 kV |
| Napięcie probiercze udarowe wytrzymywane | 8 kV |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy rozdzielnicy | 630 A / 800 A / 1000 A / 1250 A / 1600 A / 2000 A / 2500 A |
| Prąd znamionowy krótkotrwały wytrzymywany | 85 kA (1 s) |
| Prąd znamionowy szczytowy wytrzymywany | 187 kA |
| Odporność na działanie łuku wewnętrznego | 40 kA (0,5 s) |
| Dane mechaniczne | |
| Wymiary |
szerokość w zależności od konfiguracji od 400 mm do 1800 mm (podział co 100 mm) wysokość w zależności od konfiguracji: 625 mm, 1250 mm, 1875 mm głębokość: 250 mm, 320 mm, 500 mm |
| Stopień ochrony IP | IP20 |
| Stopień ochrony IK | IK10 |
| Ochrona powierzchniowa |
szkielet z blachy ocynkowanej osłony/maskownice z blachy stalowej – malowane proszkowo |
| Malowanie (w technologii proszkowej) |
standard – RAL 7016 – maskownice i drzwi inny kolor – na życzenie |
| Warunki eksploatacyjne | |
|
Temperatura otoczenia – dolna granica temperatury otoczenia – górna granica temperatury otoczenia – średnia temperatura otoczenia w okresie 24 h |
–25°C +40°C +35°C |
| Wilgotność względna | do 50% |
| Wysokość miejsca zainstalowania | do 2000 m n.p.m. |
| Atmosfera w miejscu zainstalowania | wolna od chemicznie agresywnych i przewodzących pyłów, par i gazów |

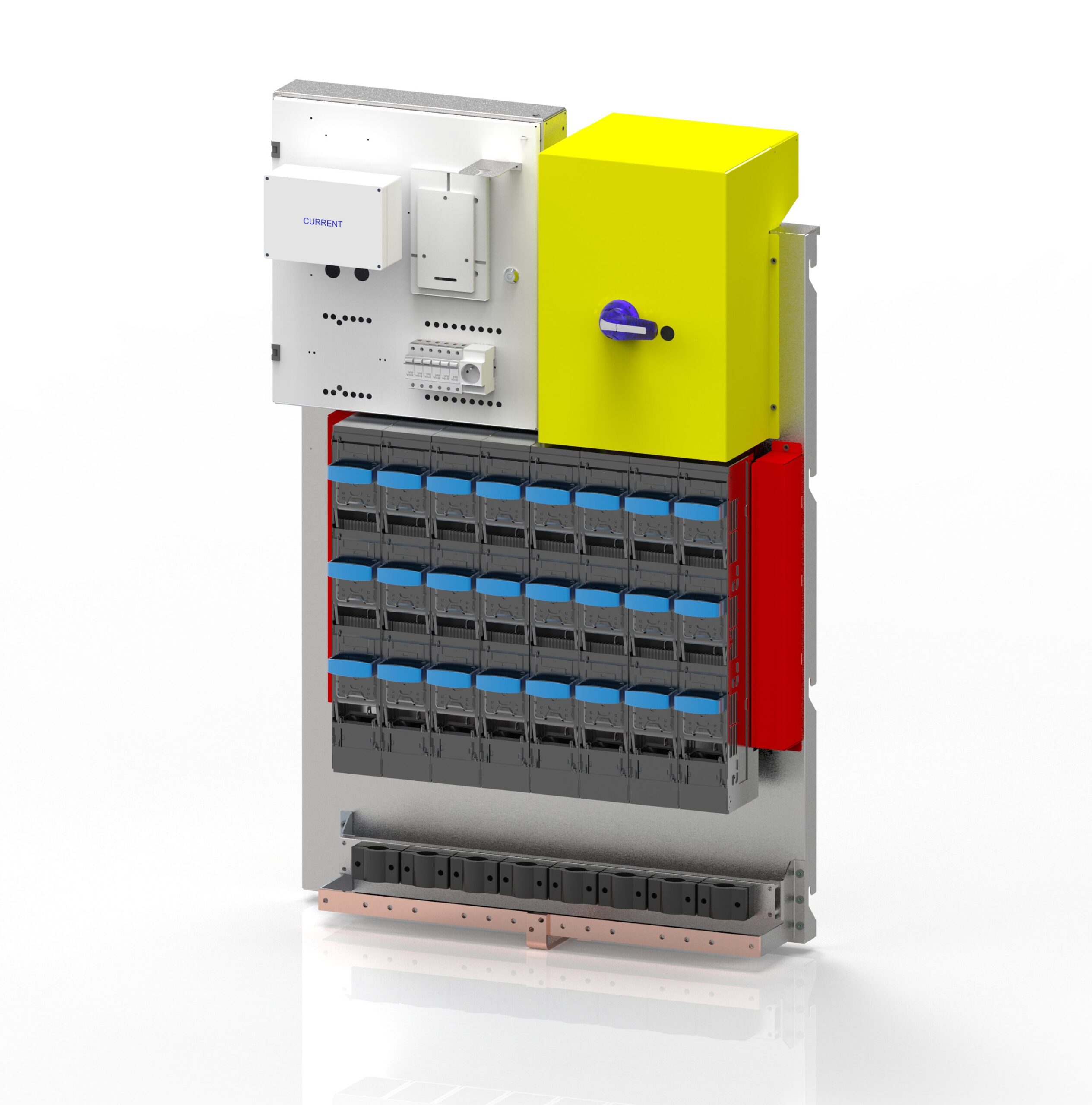

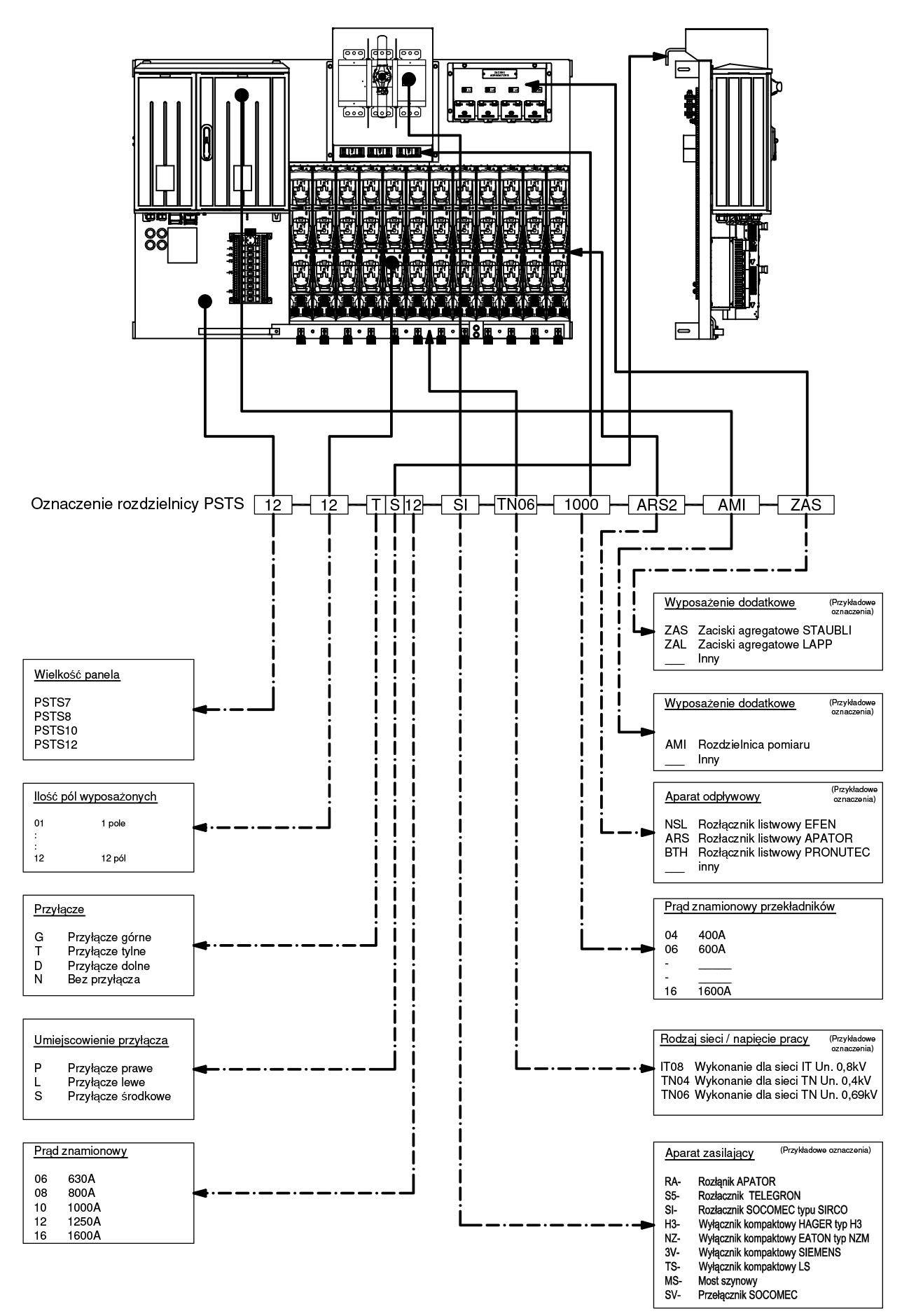

ROZDZIELNICA PANELOWA PSTS
