Informacje o produkcie

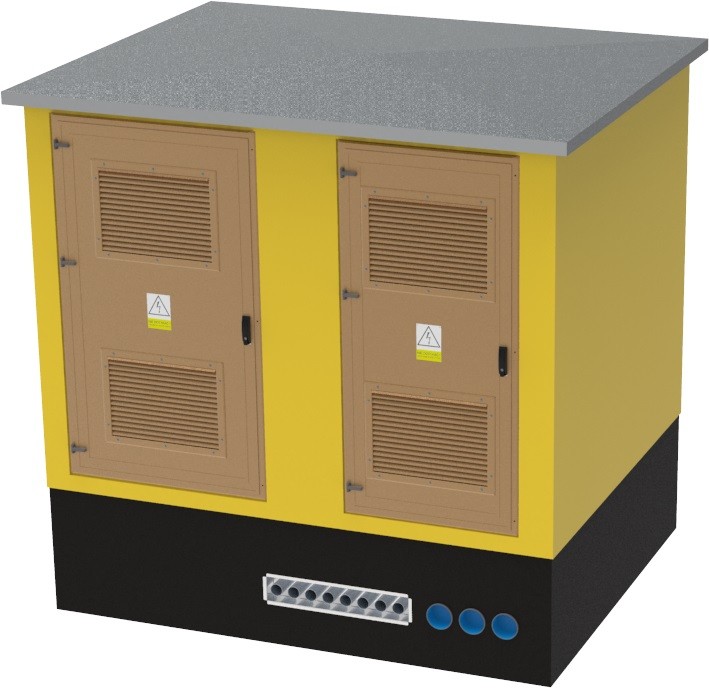

Stacja typu BKSW to wolnostojąca stacja transformatorowa przystosowana do obsługi od wewnątrz. Przeznaczona jest do pracy w kablowej sieci elektroenergetycznej SN/nN.
Konstrukcja budynku składa się z trzech niezależnych elementów: dachu, bryły głównej oraz piwnicy, wykonywanych oddzielnie, a następnie łączonych w całość. Piwnica kablowa pełni jednocześnie funkcję fundamentu stacji. Wszystkie elementy obudowy wykonane są jako zbrojony monolityczny odlew z betonu klasy C30/37.
Stolarka drzwiowa oraz kratki wentylacyjne wykonane są z aluminium malowanego proszkowo. Elewacja może być wykończona płytkami ceramicznymi lub tynkiem ozdobnym.
W celu dostosowania stacji do wymogów architektonicznych istnieje możliwość wykonania jedno-, dwu- lub czterospadowego dachu krytego dachówką ceramiczną lub blachodachówką.
Piwnica kablowa posiada dwie oddzielne komory: szczelną misę olejową, zdolną pomieścić 100% oleju z transformatora, oraz przedział kablowy. Wprowadzenie kabli realizowane jest przez szczelne przepusty kablowe. Stacja może być wykonana w wersji ognioodpornej — dach oraz ściany mogą być wykonane w klasie odporności ogniowej REI 120 lub REI 240. Opcjonalnie mogą być zastosowane drzwi oraz klapy odcinające w klasie EI120.

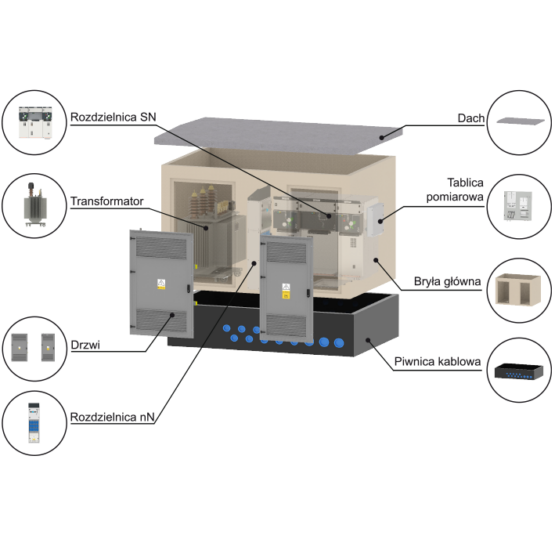

Budowa

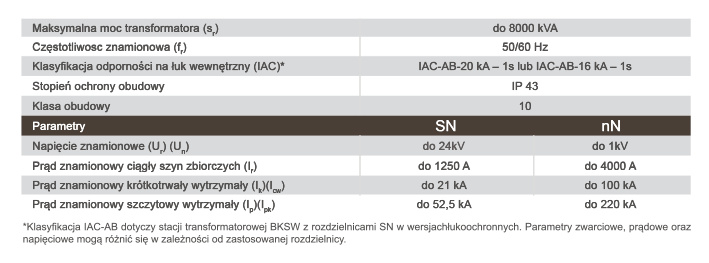

Parametry techniczne
Wymiary bryły głównej stacji
W zależności od potrzeb i przeznaczenia, stacja BKSW może być wyposażona w rozdzielnice SN oraz nN produkcji LAMEL Rozdzielnice lub innych renomowanych producentów. Konstrukcja stacji umożliwia montaż zarówno transformatorów olejowych, jak i żywicznych, o mocy do 8000 kVA, przy napięciu znamionowym SN do 24 kV oraz nN do 1 kV.
Dzięki modułowej budowie stacja BKSW może zostać wyposażona w nowoczesne rozwiązania dodatkowe, takie jak: szafa telemechaniki, system monitoringu CCTV, szafa RACK, układ pomiarowo-rozliczeniowy, system sygnalizacji włamania i napadu (SSWiN), agregat prądotwórczy, stacja pogodowa oraz inne urządzenia dostosowane do wymagań inwestycji.

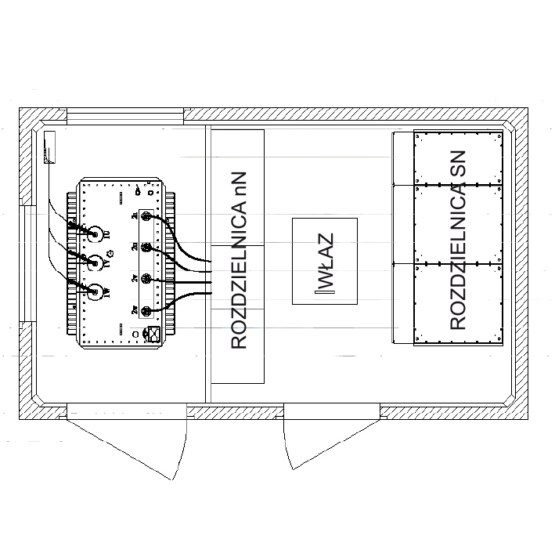

Przykładowy rzut stacji transformatorowej

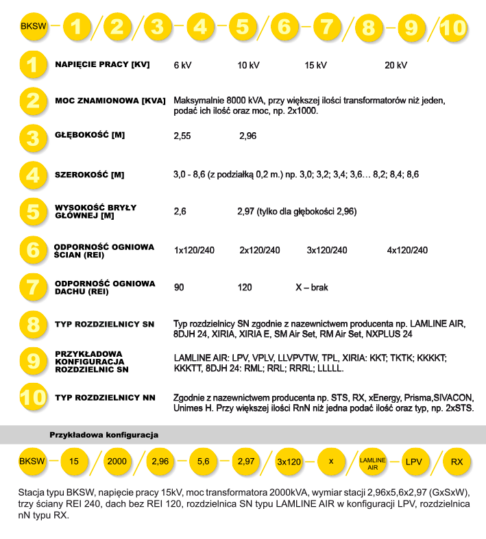

Skonfiguruj swoją stację BKSW
