ENERGA STS309-08-GP12-SI-1000-ARS2-P1-ZA

Indeks: STS309-08-GP12-SI-1000-ARS2-P1-ZA

Cechy:

Zasilanie od góry na szyny 80×10,
Rozłącznik główny 1250A SIRCO,
Rozłączniki odpływowe 400A,
Zaciski agregatowe STAUBLI 630A C4-C7,
Przedział zacisków agregatowych otwierany dający dostęp do przekładników prądowych,
Przedział potrzeb własnych- 9 obwodów,
Przekładniki prądowe na zdejmowanych szynach,
Przedział układu pomiarowego półpośredniego
Szyny ochronna + neutralna
Listwa z uchwytami kablowymi o rozszerzonym zakresie 25-54mm,
Rozdzielnica posiada badania typu

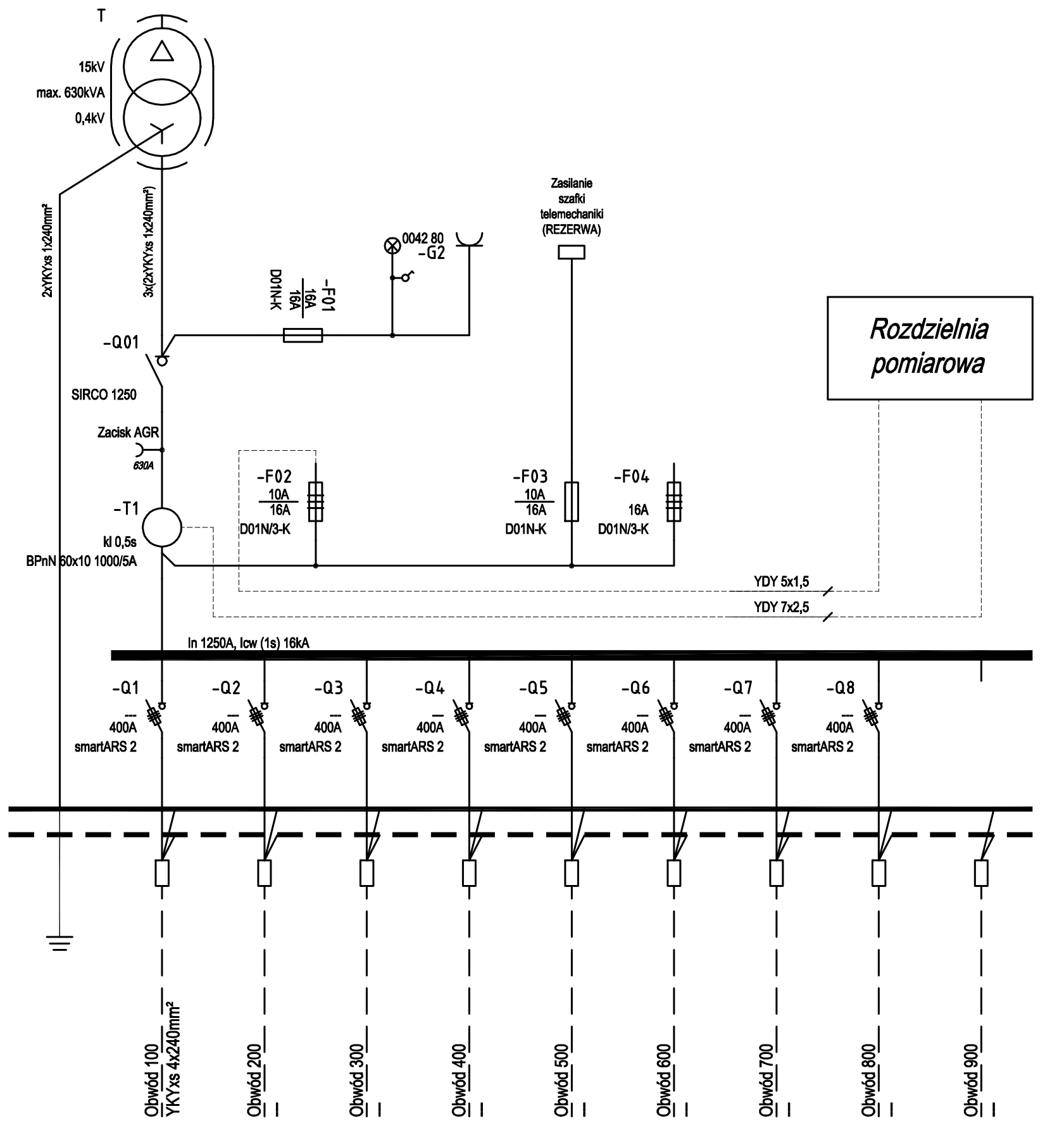

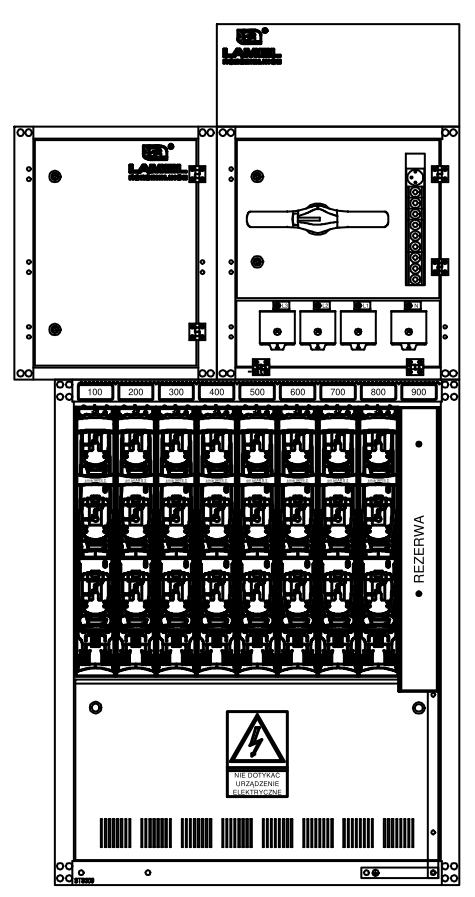

Rozdzielnica 9 polowa 1250A

zasilanie z prawej strony przyłącza od góry

Zaciski agregatowe STAUBLI

Pomiar pół pośredni przedział na sygnalizatory przepalenia wkładek

Szerokść

1000/1100mm z przedziałem pomiarowym

Wysokość

2153mm z osłoną przyłącza

Głębokość

320mm

Prąd znamionowy

1250A

Napięcie znamionowe

400/690V

Stopień ochrony

IP20

Rodzaje przedziałów

Przedział zasilający 1250A / 12 odpływów 400/630A

Do pobrania

STS309-08-KW-GP12-SI-1000-ARS2-P1-ZA.dwgPobierz

STS309-08-KW-GP12-SI-1000-ARS2-P1-ZA.pdfPobierz
