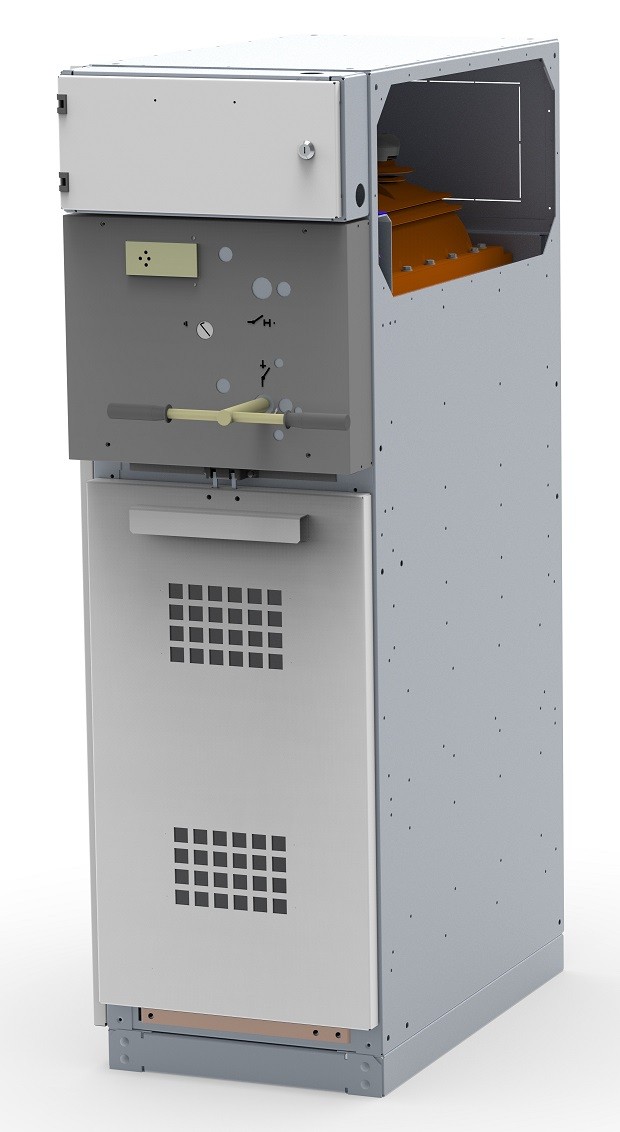

Pole kablowe KG (doprowadzenie kabli z góry)

Indeks: KG

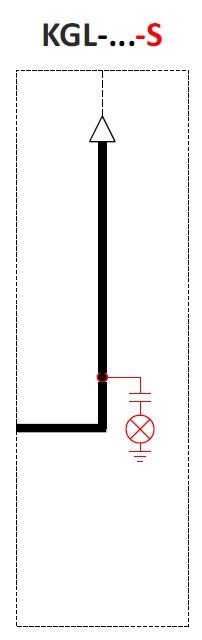

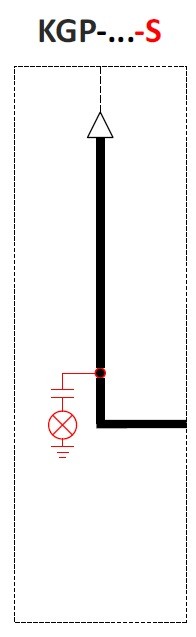

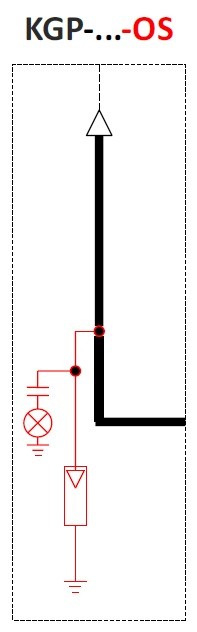

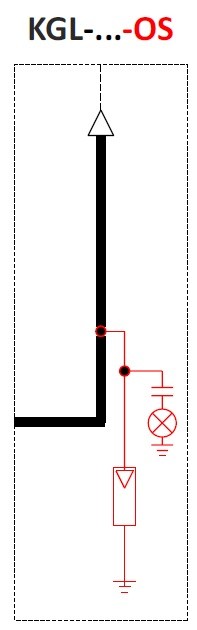

Konstrukcja pola kablowego z doprowadzeniem kabli górną częścią celki podobna jest do pola kablowego. Górną część celki powiększono o dodatkowy przedział kablowy.Zasilanie pola jest doprowadzane z góry, natomiast odejście szynam(odpływmoże być wyprowadzone w prawo lub w lewo. Pole stosowane jest głównie jako doprowadzenie zasilania do rozdzielnicy. Opisywane pole kablowe nie zostało wyposażone w aparaty i urządzenia łączeniowe.

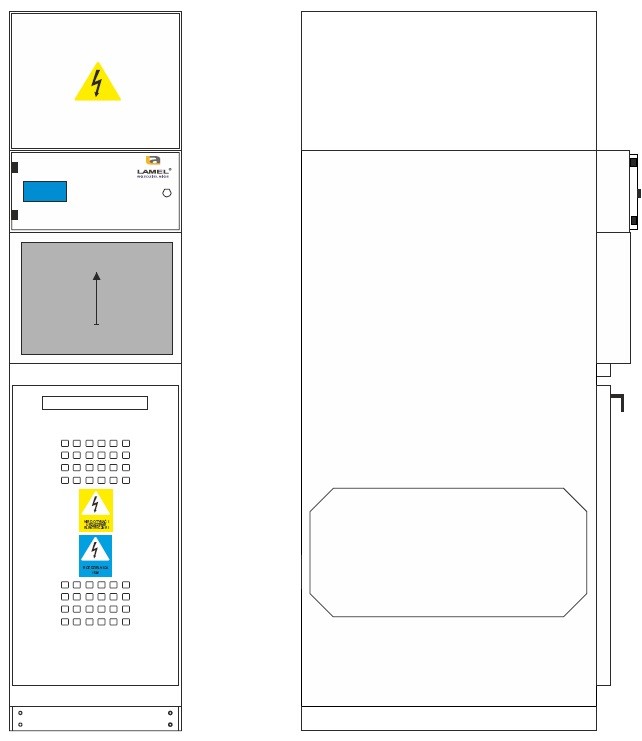

Szerokść
dla 12kV 375mm; dla 17,5-24kV 500mm
Wysokość
2070
Głębokość
840
Prąd znamionowy
630A
Masa
120kg
Częstotliwość
50Hz
Liczba faz
3
Napięcie izolacji
dla Un. 12kV, Ui 28kV; dla Un. 24kV Ui 50kV
Napięcie udarowe
dla Un. 12kV, Ui 75kV; dla Un. 24kV Ui 125kV
Prąd znamionowy krótkotrwały (1s)
16kA
