STS312-12-KW-GP16-SI

Indeks: STS312-12-KW-GP16-SI

Cechy:

  • Zasilanie od góry z tyłu szyny 100×10,
  • Rozłącznik główny 1600A SIRCO,
  • Przedział potrzeb własnych 9 obwodów,
  • Przekładniki prądowe na zdejmowanych szynach,
  • Dodatkowy przedział na urządzenia kontrolno pomiarowe pól odpływowych,
  • Listwa z uchwytami kablowymi o rozszerzonym zakresie 25-54mm,
image-0
image-1
image-2
image-3
image-4
image-5
image-6
image-7
image-8
image-9

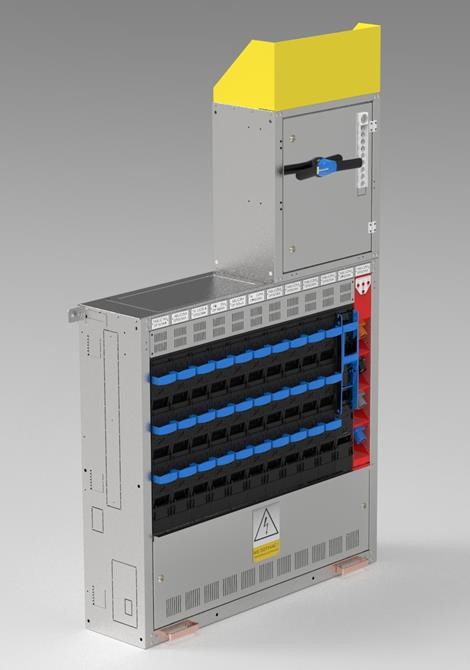

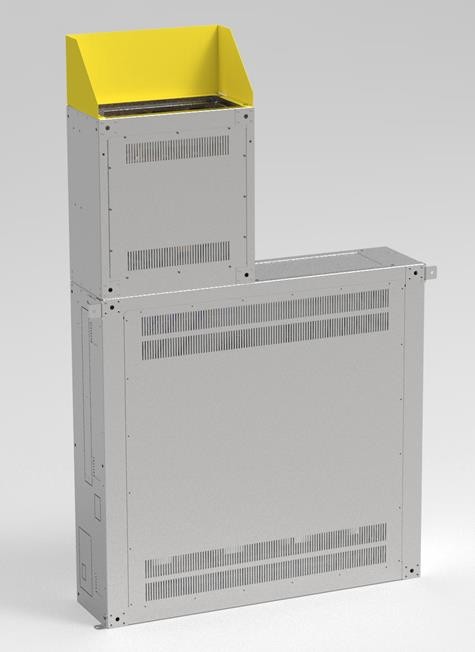

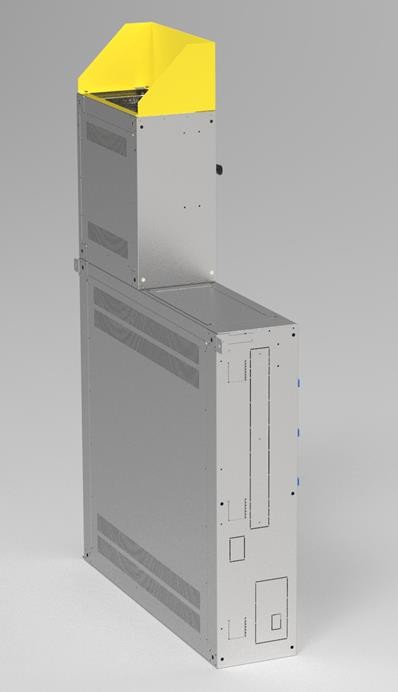

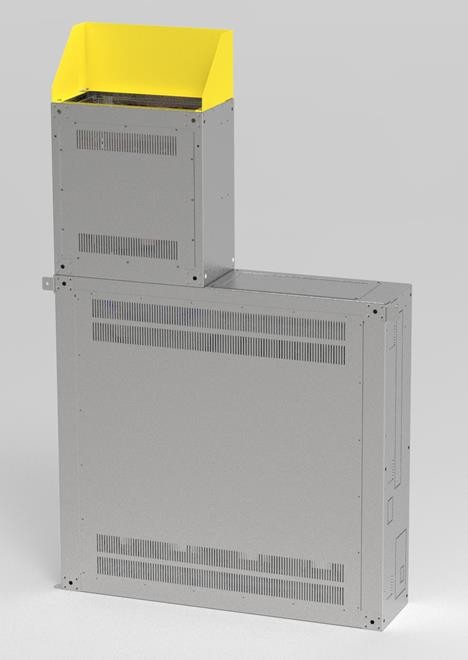

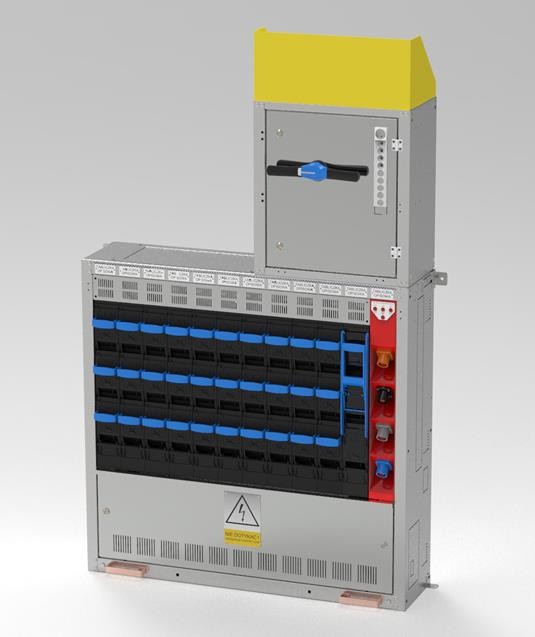

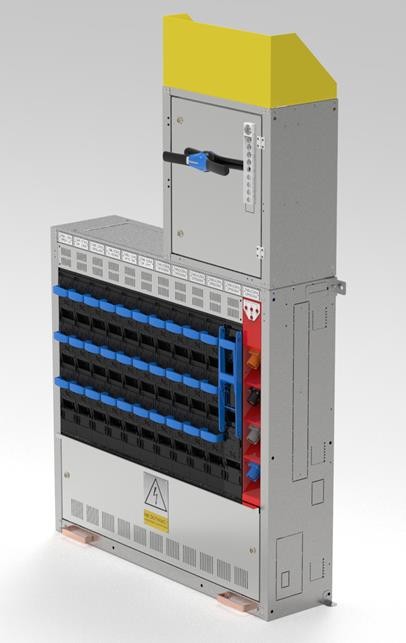

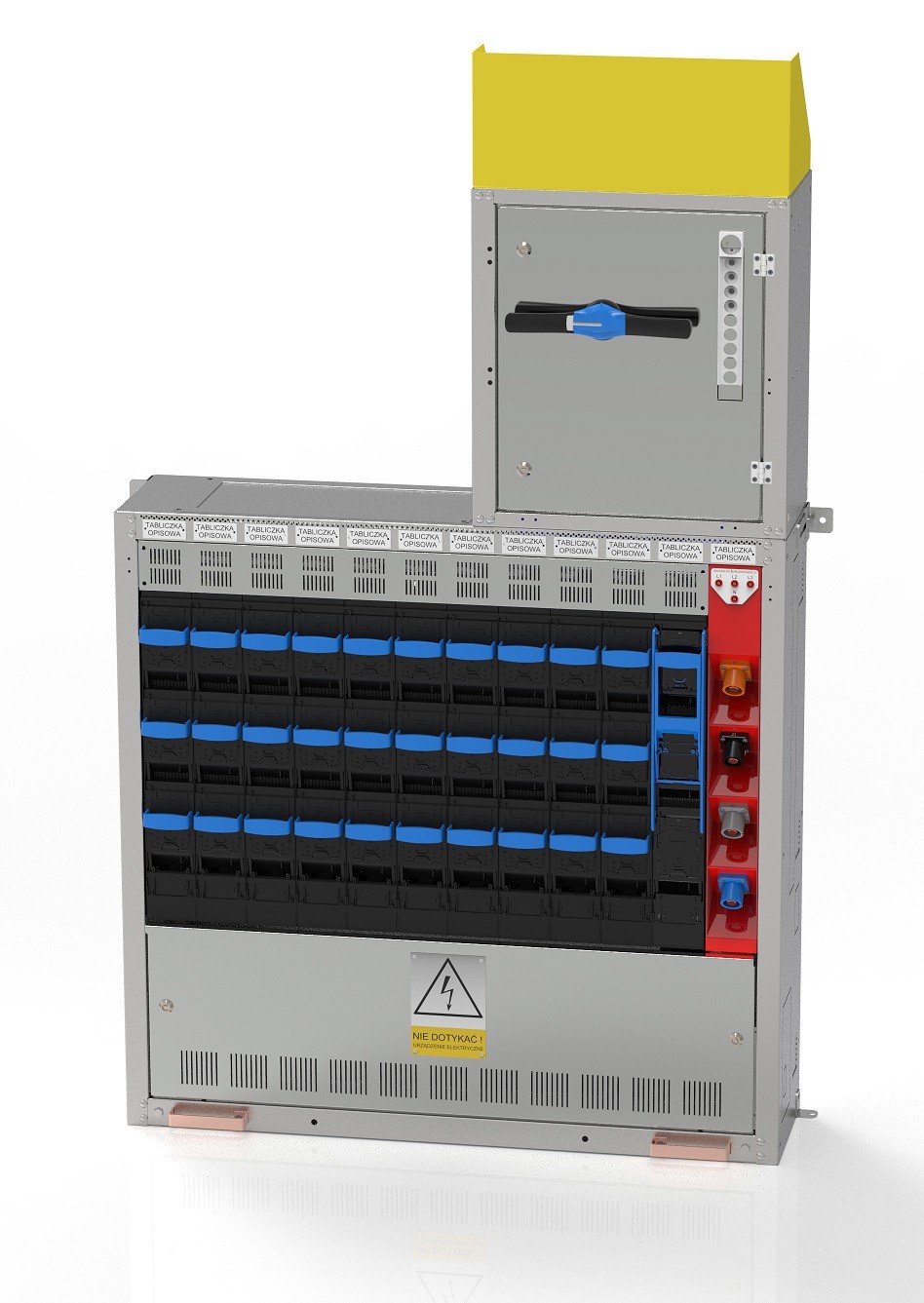

Rozdzielnica do stacji wnętrzowych z zasilaniem od góry podzielona jest na przedział zasilający oraz przedział odpływowy.

Zasilanie rozdzielnicy odbywa się od góry przez miedziane szyny przyłączeniowe o przekroju 100x10CU zakończone dwoma otworami o średnicy 16mm.

Człon odpływowy wyposażony jest standardowo w aparaty listwowe. Możliwość stosowania aparatów następujących producentów:

APATOR, EFEN, PRONUTEC, JEAN-MUELLER

Rozdzielnica posiada pełne badania typu.

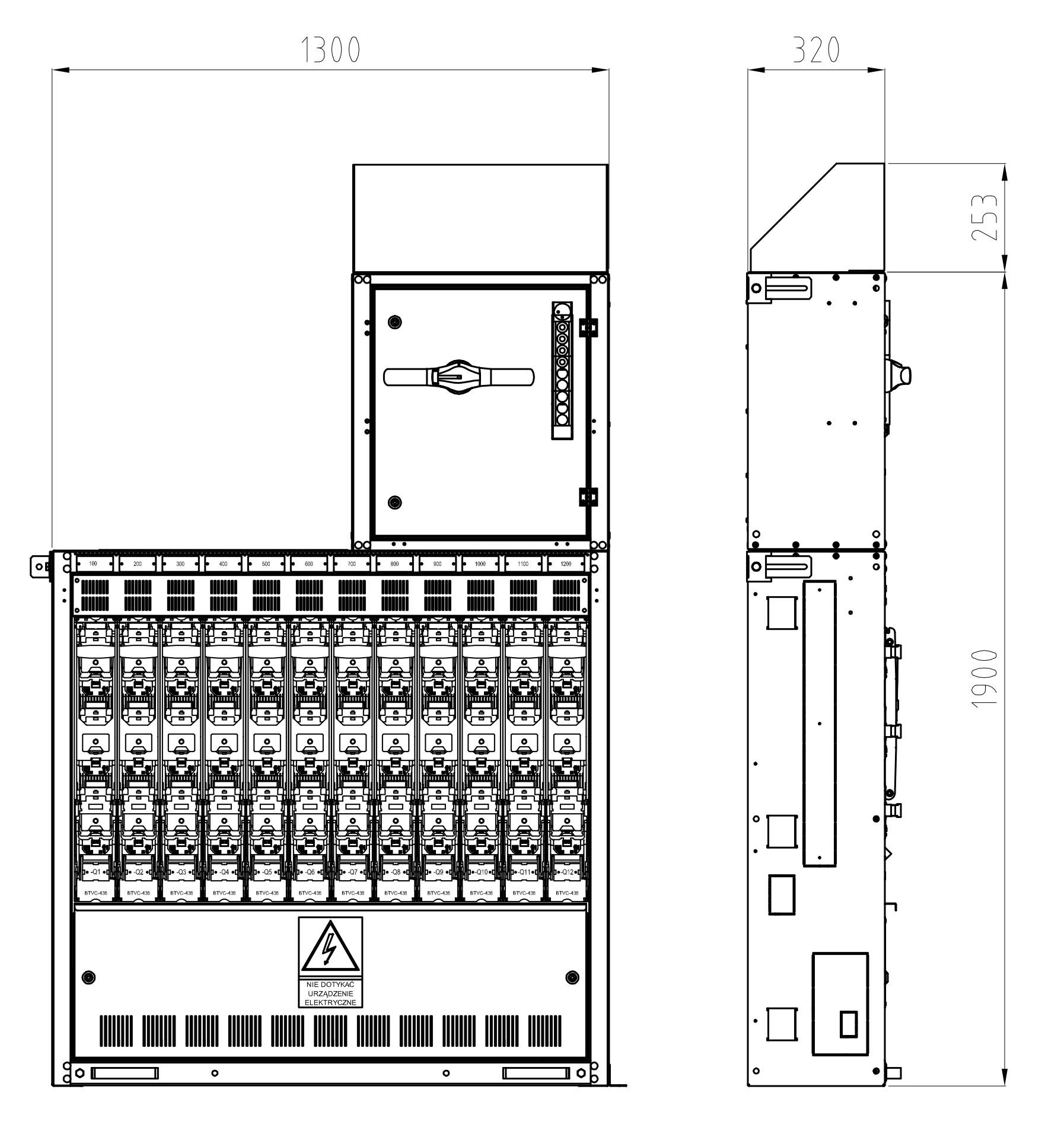

Szerokść
1300mm
Wysokość
1900mm, 2153mm z osłoną przyłącza
Głębokość
320mm+50 rączka wyłącznika
Prąd znamionowy
1600A
Napięcie znamionowe
400/690V
Stopień ochrony
IP20
Rodzaje przedziałów

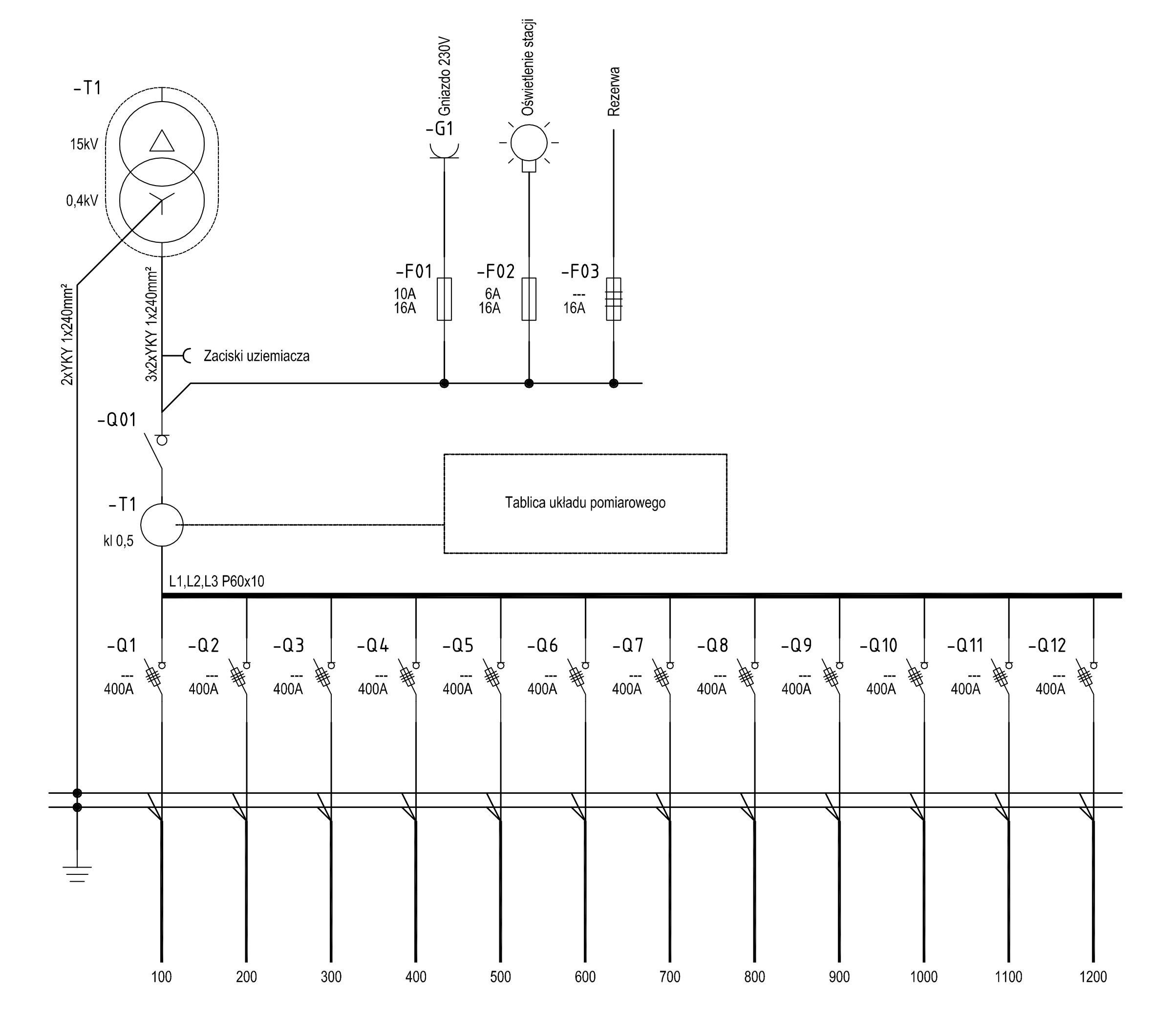

Przedział zasilający 1600A / 12 odpływów 400/630A
