STS510-10-KW-GP12-SI-PAS-ZU

Indeks: STS510-10-KW-GP12-SI-PAS-ZU

Cechy:

  • Zasilanie podstawowe od góry 60×10,
  • Zasilanie rezerwowe od góry 60×10,
  • Przełącznik główny 1250A SIRCOVER,
  • Kulowe zaciski uziemiające w przedziale zasilania,
  • Przedział potrzeb własnych: OPCJA,
  • Przekładniki prądowe (maksymalna szerokość 100mm) na zdejmowanych szynach,
  • Dodatkowy przedział na urządzenia kontrolno pomiarowe pól odpływowych: (OPCJA),
  • Listwa z uchwytami kablowymi o rozszerzonym zakresie 25-54mm,
  • Rozdzielnica z typoszeregu rozdzielnic do 2500A,
image-0
image-1
image-2

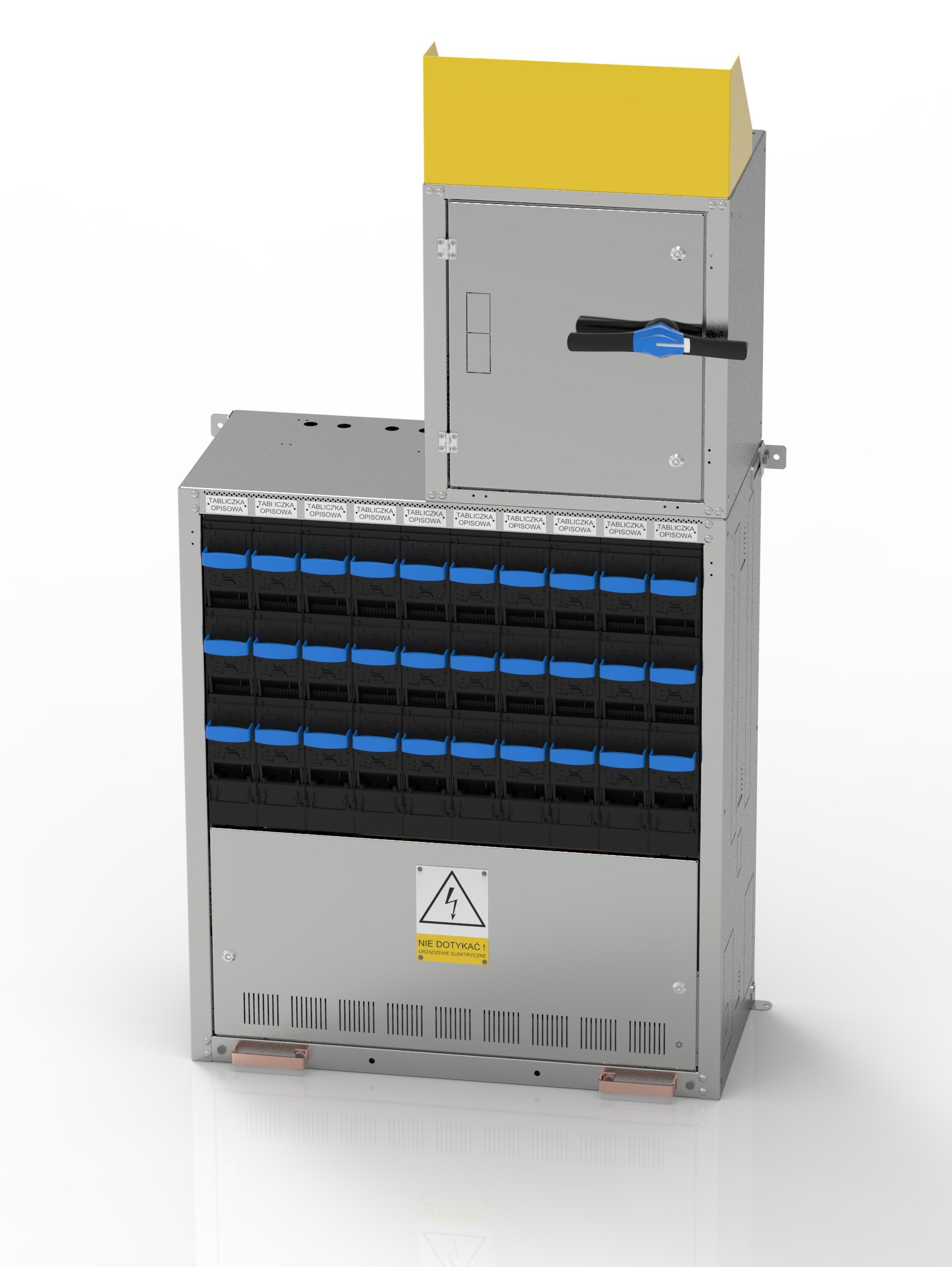

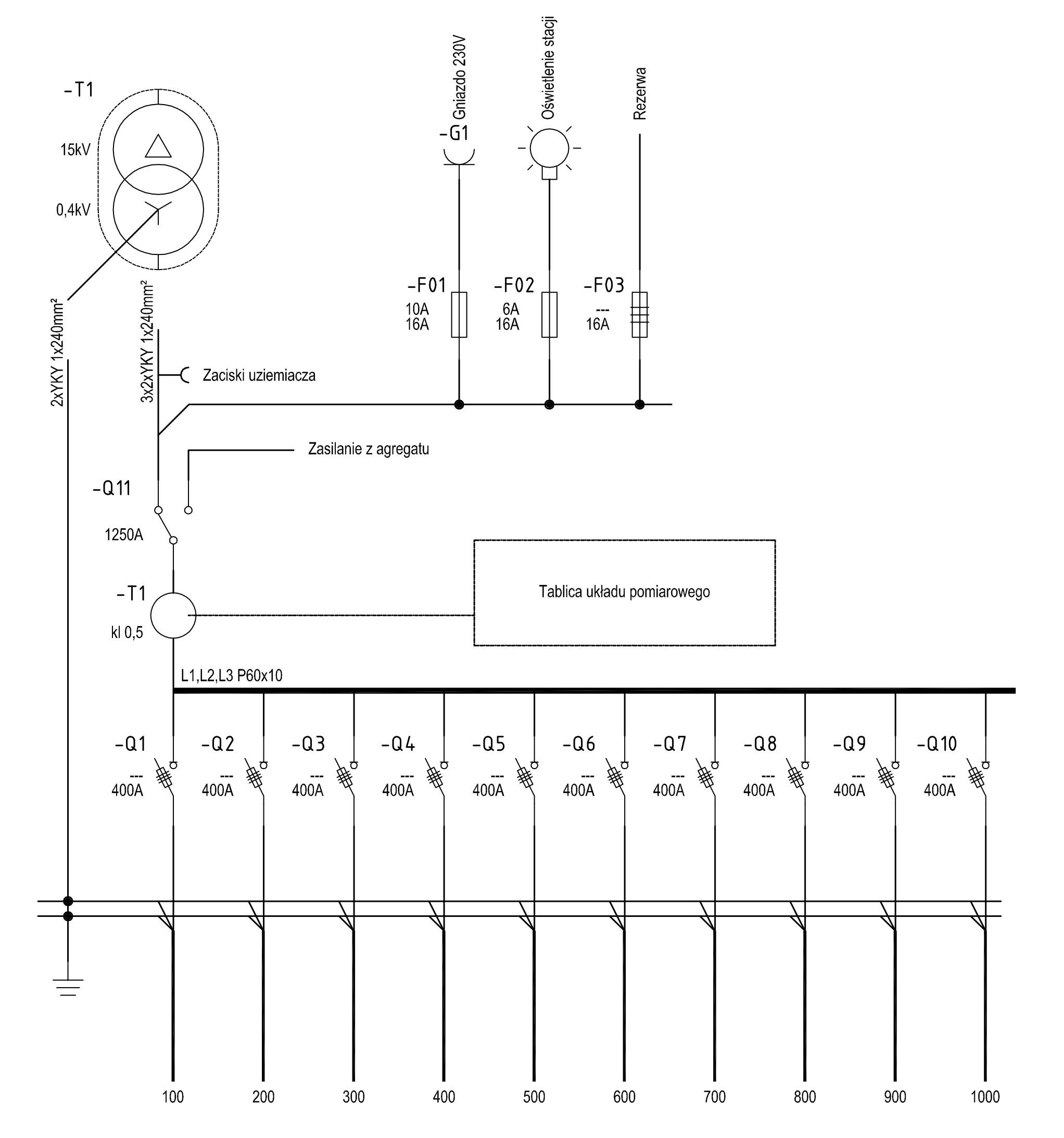

Rozdzielnica do stacji wnętrzowych z zasilaniem od góry podzielona jest na przedział zasilający oraz przedział odpływowy.

Zasilanie rozdzielnicy odbywa się od góry przez miedziane szyny przyłączeniowe o przekroju 100×10 zakończone dwoma otworami o średnicy 16mm.

Człon odpływowy standardowo wyposażony jest w aparaty listwowe. Możliwość stosowania aparatów następujących producentów:

APATOR, EFEN, PRONUTEC, JEAN-MUELLER

Rozdzielnica posiada pełne badania typu.

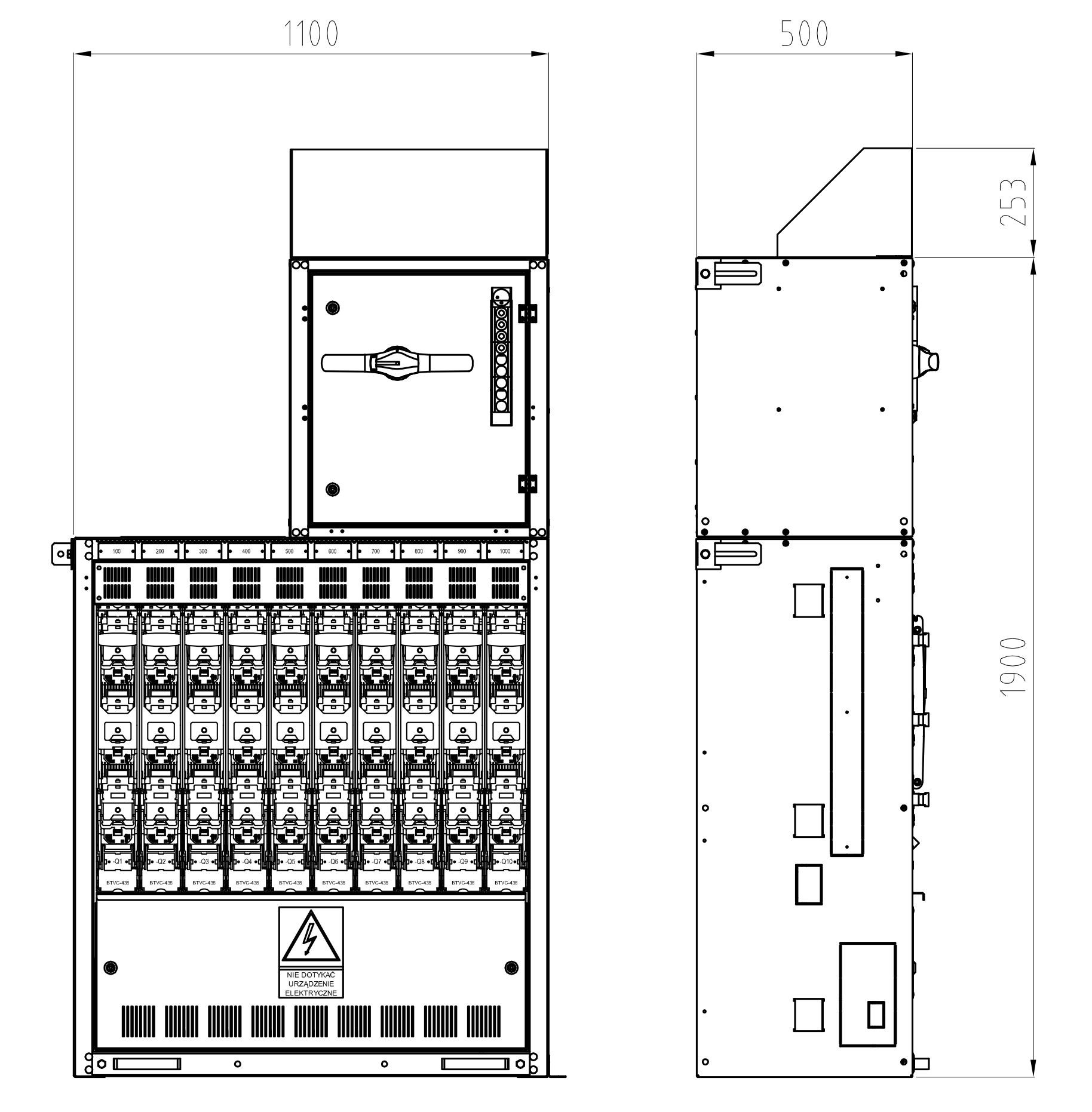

Szerokść
1100mm
Wysokość
1900mm, 2153mm z osłoną przyłącza
Głębokość
500mm+50 rączka wyłącznika
Prąd znamionowy
1250A
Napięcie znamionowe
400/690V
Stopień ochrony
IP20
Rodzaje przedziałów
Przedział zasilający 1250A / 10 odpływów 400/630A
