STS551-WGP20-AN40

Indeks: STS551-WGP20-AN40

typ: STS505-1WGP16-NZM4

Cechy:

  • Zasilanie od góry,
  • Prąd znamionowy do 2000A
  • Aparat główny. Wyłącznik, AN40E3 do 2000A
  • Przyłącze zasilania na oddzielnej ramie z możliwością podpięcia do 7 przewodów na fazę
  • Kompatybilna z rodziną rozdzielnic STS o głębokości 500mm,
image-0

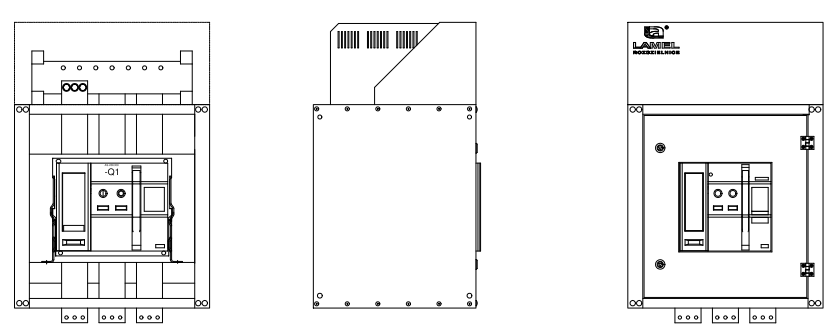

Pole zasilające, do 2000A

Do montażu w rozdzielnicach STS o głębokości 500mm

Szerokść
600mm
Wysokość
625mm (878mm z osłoną zacisków)
Głębokość
500mm
Prąd znamionowy
800-2000A
Napięcie znamionowe
400/690V
Stopień ochrony
IP20
Masa
104kG

Do pobrania

Katalogi

STS551-WGP20-AN40.pdfPobierz

Pliki CAD

STS551-WGP20-AN40.dwgPobierz
